S氏 GPZ900Rです。

ハブダンパー交換で作業を進めていましたが・・・

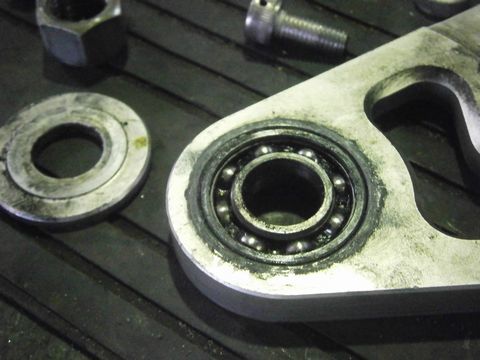

キャリパーサポートがえらいことに・・・ベアリングの位置ずれ起きています。
この某メーカーのサポートですがこの症状よく見かけます。ブレーキング時の異音もしはじめます。
オーナーさんも異音を気にしていたようで、相談の結果見直しで~


前フローティング方式からリジット式に・・・

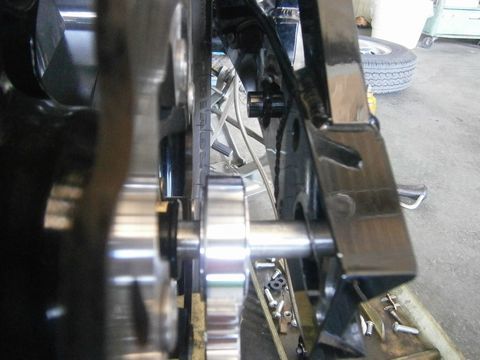

当然キャリパーサポートも新規にしますが、まずサポートを固定するためトルクロッドマウントの位置をシュミレーション。スイングアームに施されている塗装はなるべくそのままでとの要望があり、溶接熱での塗装のダメージが目立たないアーム内側○印の位置に決定。



トルクロッドマウントを即席製作して、仮合わせ・・・


溶接部位の塗装を最小限で剥がして・・・

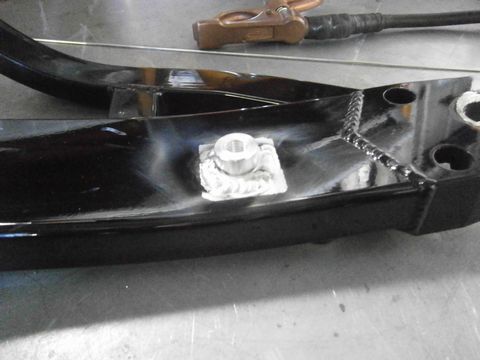

溶接完了!


黒化粧してアームを車体へ・・・

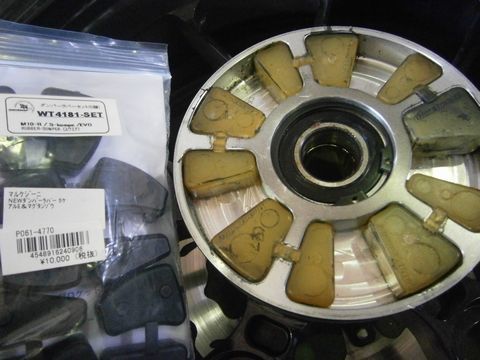

本題のハブダンパーは、

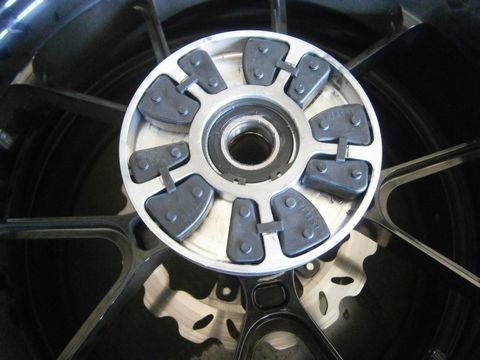

新品入れ替えして~


ホイール、仮のサポートを組み付けたら、あつらえトルクロッドの採寸を

続く・・・
by mitohi38 | 2018-04-25 14:18 | Comments(0)
Y氏 ゼファー750先日のワンウェイクラッチ交換に続きリアブレーキの整備です。

引きずり、固着気味のリアブレーキですが


リプレイス品にてリフレッシュ~



by mitohi38 | 2018-04-23 13:32 | Comments(0)

キャブ車健在・・・


特に不具合も無く好調の壱号機です。

今回、TMRに仕様変更してみました~。
とは言っても今回はヨシムラMIKUNIモノで。


ヨシムラMJNは有名ですがこちらヨシムラTMRはマイナーなのかな?約2か月待ちましたけど。
でもシルバーボディに黒赤ヨシムラネーム・・・カッコいいわ~
次はデュアルスタック化の野望を(笑)


自己満 完。

年々乗る回数減ってますが・・・(苦笑)
by mitohi38 | 2018-04-22 12:03 | Comments(0)

持病の対策修理・・・

Y氏 ゼファー750です。

最近頻繁にエンジン始動時にガタガタと音がして始動不良、腰下部からゴトゴト音も・・・


ワンウェイクラッチの交換作業へ・・・



外れました・・・


始動不良の原因・・・滑りやすい3ローラー式のワンウェイクラッチ。

ゴトゴト異音・・・このカップリング内に入っているダンパーへたりが原因。

ダンパー交換はプレス機を使って圧入します。

ワンウェイクラッチはゼファー750最終型の対策品を使います。

エンジンも始動良好、エンジン音も静かになりました!

次はリアブレーキ廻りの整備へ・・・続く。
by mitohi38 | 2018-04-19 11:23 | Comments(0)

遠回りするより・・・

A氏 Z1000です。



キャブ不調です・・・

近道を選択でミクニTMR36φ装着。

一石二鳥以上の効果ありで!
by mitohi38 | 2018-04-16 10:22 | Comments(0)
K氏 ゼファー1100です。

駆動系の整備です。



国内仕様は16T×45T ファイナル比2.81
輸出仕様は16T×48T ファイナル比3.00
昭栄仕様は15T×47T ファイナル比3.13


チェーンはいつもの530なのに525仕様で。


これでゼファーが軽快に走ります!
