S氏 ゼファー750の続きです。

ホイールにタイヤを装着してディスクローターを取付けます。
ローターはワークスプレミアム320φ

アクスルカラーはアルミ製のZZR1400用を使います。
見た目と軽さ響きがいいです。

キャリパーボルトはそのままでは味気ないのでチョイとデザイン加工して。

カーボンフェンダー付けて

だんだんと雰囲気変わって来ましたね・・・。

部品待ちです。
続く・・・

by mitohi38 | 2017-05-31 15:34 | Comments(0)

部品高っ!

E51 エルグランドです。

右オートスライドドアの不具合です。途中までしか開閉しません。(途中まで空いてすぐに閉まってしまいます)


点検してみましょう・・・


どうやらモータードライブユニットに問題ありのようです。

劣化したワイヤー被覆がドライブローラー溝に詰まっていてそれが抵抗になっているのが原因。
部品交換と行きたいところですがユニットAssyで78100円(税抜き)+工賃・・・
お客様・・・そんなにかかるのでは、何かほかに方法は?と
ワイヤー切れば手動ドアとして開閉可能に。
お客様・・・仕方ないのでそうするかと

ワイヤー切る前に駄目もとで被覆をキレイに取り除いて、グリスアップしてみました。


お~!オート作動復活!

部品代78100円かからずに済みました。


by mitohi38 | 2017-05-30 14:49 | Comments(0)

黒へのこだわりですね。

S氏 ZRX1100です。


キャブを外し・・・
部品を外します。


NEWキャブのブラックボディ。元のキャブ同様にリセッティングして、外した部品はこちらのに移植。

Before

After  ボディー色が変わりました。

次にカムチェーンテンショナーを

マニュアル式に変更・・・

完了!


by mitohi38 | 2017-05-29 14:16 | Comments(0)

ラッカーパテを塗り研いで・・・

先が見えてきました!
しかし開始から半年目突入~

by mitohi38 | 2017-05-28 14:57 | Comments(0)

無駄な時間・・・

蹴っ飛ばしてしまった(苦笑)



整理ついでに入れすぎていたので少なめにしました。


by mitohi38 | 2017-05-28 10:48 | Comments(0)
K氏 ゼファー750です。

ノーマルはタコメーター内に燃料計が付いていますが、

タコメーター変更に伴いデジタル燃料計を追加。



タコメーターのセットアップも完了です。
素早くリニアな動きが楽しくなりますね!

by mitohi38 | 2017-05-27 11:43 | Comments(1)
S氏 ゼファー750の続きです。

リアに続きフロント廻りに移ります・・・


フロントを空っぽにして・・・


古いベアリングレースも抜いて・・・


上下とも新品に入れ替えて・・・


グリスをたんまりと塗りこんで・・・

フォーク径43φの新ステム装着。


次に、譲り受け品のフォークをオーバーホールして・・・

完了。


部品待ちのためここまで・・・。

続く・・・

by mitohi38 | 2017-05-24 11:22 | Comments(0)
S氏 ゼファー750の続きです。

ブレーキフィッティングの採寸後、既存カラーを抜きます。

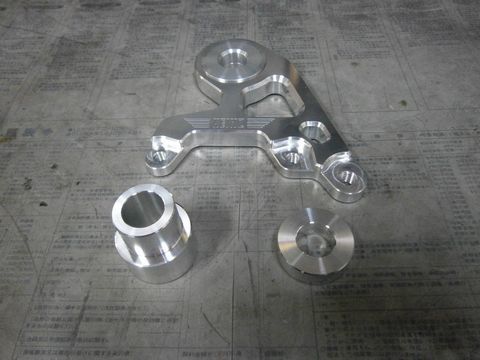

サンスター230φディスクの組み合わせなのでサポートもKEINZ製230φリジットタイプ。
このKEINZサポートはアクスル径、ディスク径、フローティングタイプ、リジットタイプ、アルマイト色と選べ何より機能性とデザインがいいですよね!
当然ポン付けは不可なのでフィッティングカラーは現車合わせの新規製作になります。

新規カラーを圧入して・・・

アクスルシャフトを締め上げますが、この時スイングアームが若干内しなりになるようにカラーを調整しています。



今回はショートトルクロッド仕様で。


念願のリアビュ~!

ZRX用ホイールなのでチェーンラインも相殺処理します。

続く・・・
by mitohi38 | 2017-05-22 17:39 | Comments(0)
K氏 ゼファー750です。

ノーマルタコメーターを

こちらへ変更・・・


移植作業開始ですが、ゼファー1100やZRXとは違いケース丸ごとの一体式・・・
何とかして開けなければいけないのですが・・・。


メーターリングを地道に起こして開ける・・・?


悩んだ末、ケースをカットしました。

スタックメーターに合わせながら裏ブタの加工・・・


隙間が開いていますがこれ以上の裏ブタの削り加工は無理。裏ブタがさらに分離してしまい、砲弾カバーが固定出来なくなります。


で、今度はレンズ側のレースを追い込み加工します・・・


無事はまりました!
そして丸秘固定を施して・・・


砲弾カバーを取付けて・・・


移植完了!
通常はこの状態ですが、


オーナーさん意向でこの向きで!


by mitohi38 | 2017-05-20 14:37 | Comments(0)

FCRブラックボディー

入荷です!

こっちの色のほうが絶対カッコいいわ~とのことで・・・

この前新品装着したFCRと入れ替えです(凄)

by mitohi38 | 2017-05-17 15:02 | Comments(0)
