Z1 スカチューン 完

S氏 Z1の続きです。
電装BOXを塗装して組み込み開始・・・






Before


排出された旧システム・・・。




After
シート下に新システムで配備します。

シート閉めて横から・・・
スカスカ~

スッカスカ~


エンジンも快調に始動♪

今回は苦労度大の作業でした(苦笑)。
by mitohi38 | 2017-03-31 16:13 | Comments(0)

リカバリー作業・・・

N氏 Z1Rの続きです。

干渉部トリミングのリカバリーです・・・

スタビ部と同じ厚さのプレートで蓋を製作。


アームを外すか迷いましたが、外さないでこの状態から溶接。



先日、製作したステーを合わせてみて・・・

アームがスイングしても問題ありませんね。クリアランスOKです!


42.7φエキパイのアール感がいいですね!


作業終了で~す!

by mitohi38 | 2017-03-23 11:32 | Comments(0)

イベントへ・・・



うちの下の子とトシちゃんと3人で茨城県へ行ってきました!
バイクのイベントではありませんよ~!








デコトライベント、海峡道塾 熊本地震復興支援チャリティー撮影会です。


このデカ箱軍団が今回の主催者です






尾野真千子のエアブラシ~






派手なトラックもカッコいいですがこういう仕事車イイですね!


ヘビーフレイト4軸車! カッコいいわ~♪




ほんの一部画像でしたが一日では見きれないほどのトラックが集合していました。

とても楽しい1日でしたねぇ~!
by mitohi38 | 2017-03-19 16:05 | Comments(0)
レアなステンレスマフラーが仕上がってきました!




外装仕上げがまだまだなので、装着はお預けで・・・。


by mitohi38 | 2017-03-17 13:30 | Comments(0)
N氏 Z1Rです。



マフラー(KファクCLR)変更です・・・


すんなり行くと思いましたが・・・


そうは問屋が卸しませんでした。
アームスタビに干渉です・・・。



スタビは残したいとの意向で干渉部位のトリミングを・・・



トリミング終了。


で、マフラーステーを現物合わせで製作します。



マフラーステー装着。位置関係OK!
最後はトリミング部位のリカバリー作業です・・・。

by mitohi38 | 2017-03-16 15:59 | Comments(0)
K氏 ゼファー1100です。

ツーリングから無事帰宅し再度エンジンをかけようとしたけどIG電源が入らずエンジンがかからないとの事で入庫です。


まずバッテリーを見てみましょう・・・

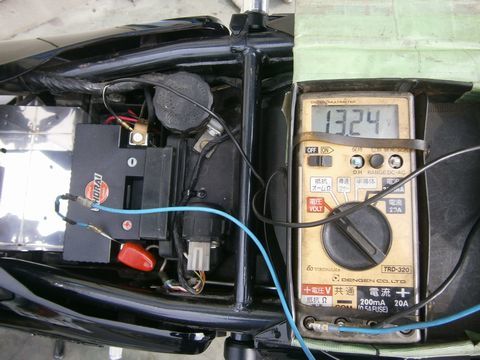

電圧13V。OKじゃね!


次にジャンクションBOXの電源を調べます・・・バッテリーからIGスイッチまでの電圧は13VでOK!
そうなるとその先に何かが・・・?

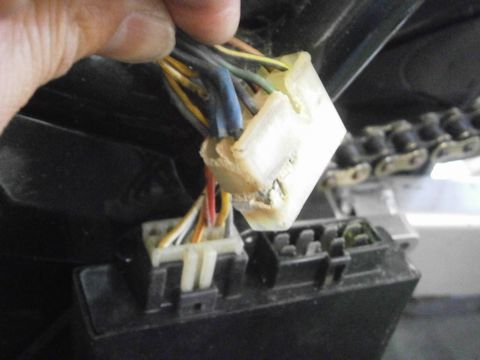

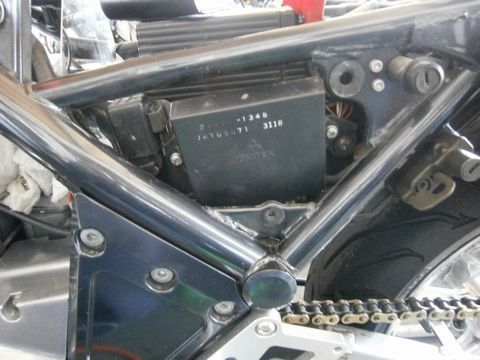

怪しい部位見っけ!イグナイターのハーネスです。

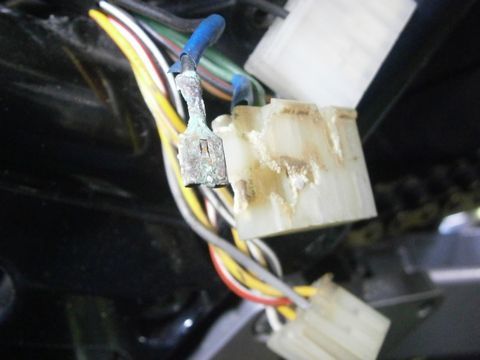

完全腐食してます。

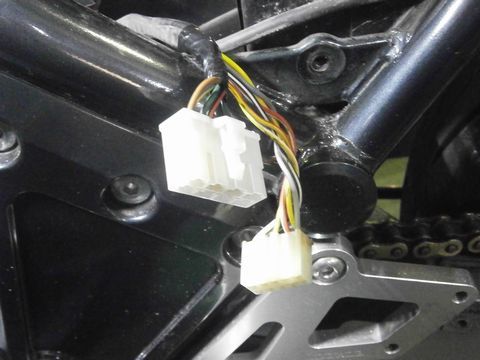

再生して・・・


も不具合解消には至らず・・・

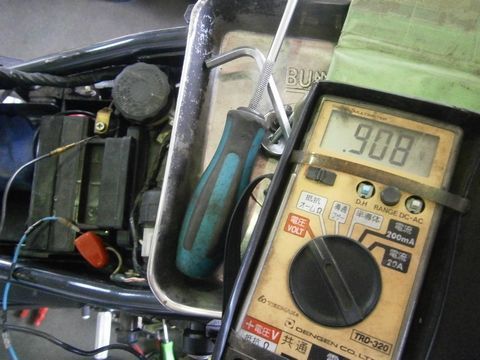

IGオフでは13VですがIGオンにすると0V以下に・・・原因はバッテリー本体でした。
振り回された?振り回した!?先入観でした。お恥ずかしい。


でもイグナイターコネクターの不具合(イグニッションコイルのアース側)
を見つけることが出来ました!
先にバッテリーの不具合を見つけ交換しエンジンがかかればこの部位までは見ることは無かったでしょう。
遅かれ早かれまたエンジンストップでしょうね!

では、軽量、高性能なSHORAI バッテリーに交換します。



IGオン。13.7V

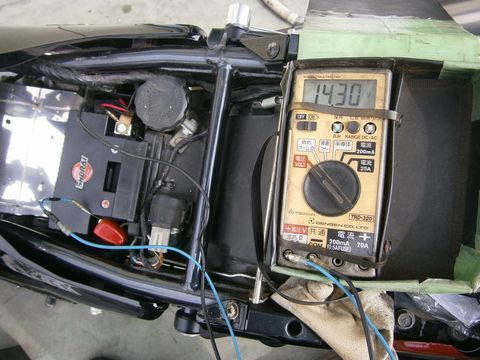

エンジンも快調にかかり充電電圧も14.3Vで好調です!>

by mitohi38 | 2017-03-13 15:49 | Comments(0)

S氏 Z1の続きです。

新車から40年超・・・おそらく当時のままのメインハーネスはこの際なのでリフレッシュします。


ノーマル状態なら苦労しませんが、


左右スイッチBOXを他メーカーの純正流用しているため苦労します・・・。


1系統のみのヒューズシステムは、


各系統個別のヒューズ化へアップグレードへ・・・


充電制御は低回転域で信頼のあるMOSFETレギュレーターに変更・・・。


今回の企画作業・・・一筋縄には行きません(苦笑)



何とかイメージ通りに進んでいます・・・



続く・・・
by mitohi38 | 2017-03-08 11:03 | Comments(0)

スポンジカス・・・

S氏 ゼファー1100です。

エンジン不調に陥っています・・・4番死んでます。
点火、圧縮ともに良好。


で、疑われるのが燃料系・・・。

先ず、怪しい痕跡が・・・

エアクリーナーBOXを割ってみます・・・

エアクリーナーのスポンジカスです。
K&Nパワーフィルターが入っていますが、前のノーマルフィルターのでしょうね。

このカスを吸い込んだのも一因ありそうですね!
キャブオーバーホールです。

by mitohi38 | 2017-03-04 13:42 | Comments(0)

次なる企画・・・

S氏 Z1です。
新たな企画開始です・・・





シート下にあるお荷物を取り出してみました・・・


by mitohi38 | 2017-03-01 11:31 | Comments(0)
