A氏 ZRX1200の続きです。

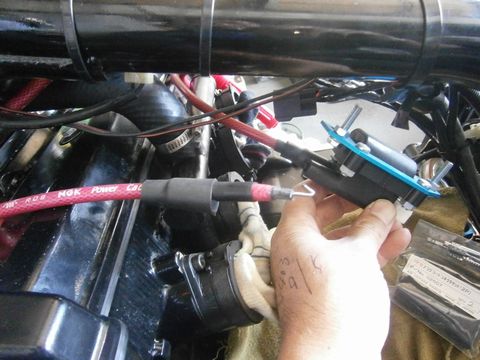

以前のウオタニコイルへのプラグコード接続を見直し・・・(ちゃんと入っているかな!?て感じでした。)

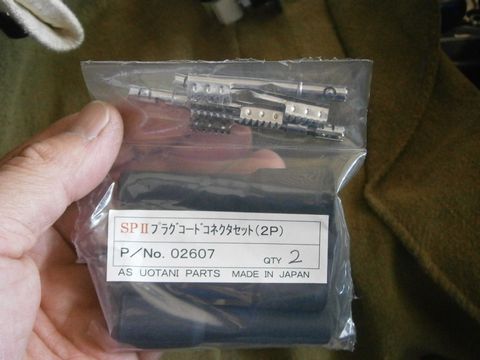

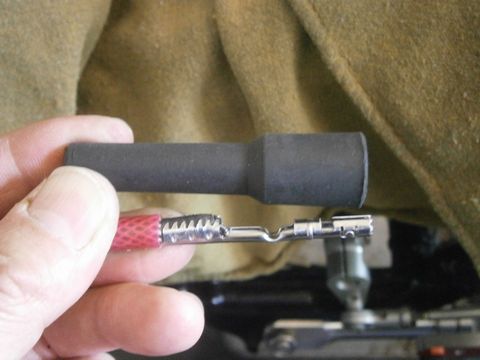

現在はこのキットが同封されています。

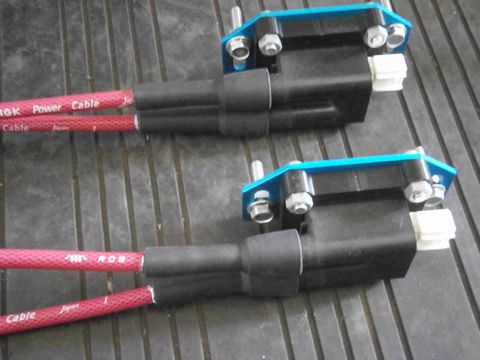

確実にコイルへ接続出来ます。

装着完了!これで点火良好でしょう~


次にクラッチをバックトルクリミッター付きに変更・・・

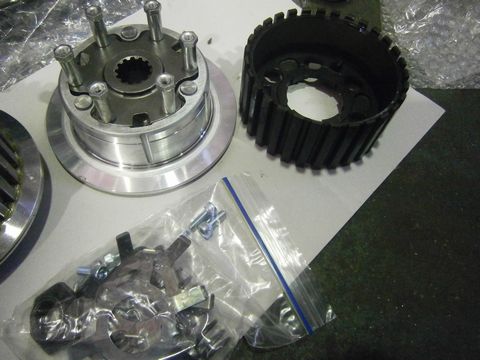

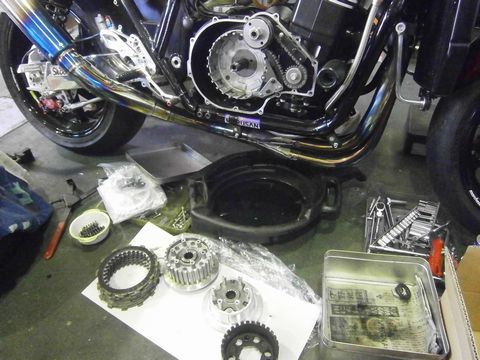

クラッチキットはペガサス製。

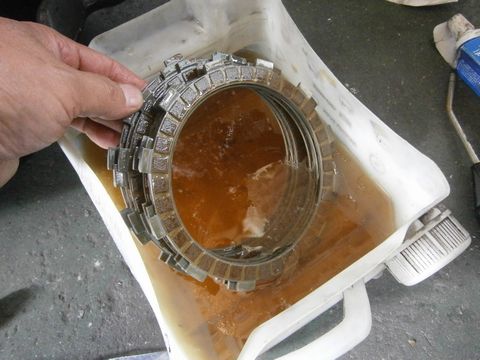

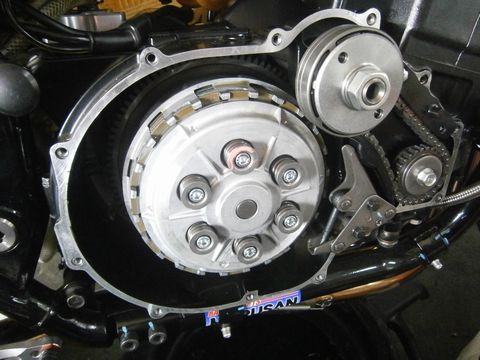

フィリクションプレートは暫しオイル漬けして組み込み・・・

では、エンジン始動前にゼロ圧縮状態でクランキング・・・
エンジンオイルを各部潤滑させます。

キャブにガソリンを送ります・・・


エンジンスタート
無事に回り始めました!

もうちょい続く・・・

http://shoei-auto.com/
by mitohi38 | 2016-10-28 16:52 | Comments(0)

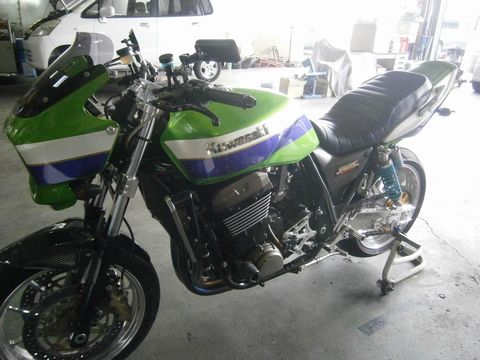

M氏 ZRX1200です。

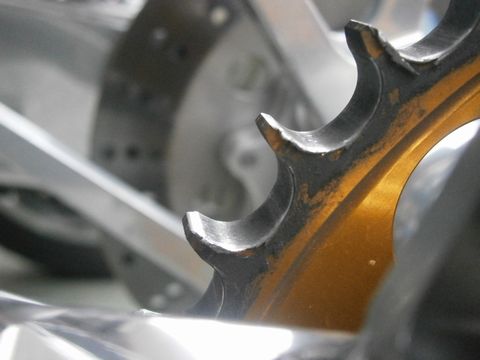

サメ歯状態のスプロケは要交換・・・

部品が揃う前にこちらを作業しましょう~

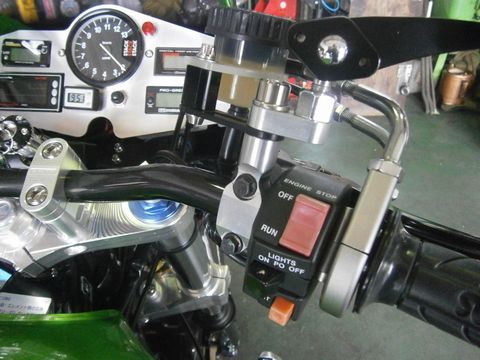

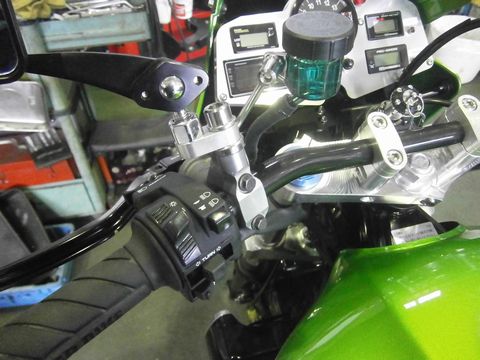

人気のハンドルスイッチの変更です。


車両に合わせてハーネス、カプラー処理して・・・

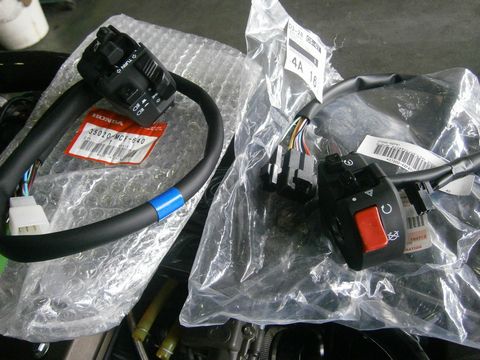

Before 赤とオレンジの色焼けしたタイプスイッチは

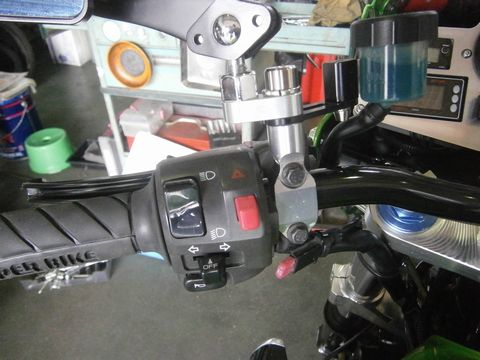

After  信頼のスズキ純正品で!ハザードボタンは手動ファンスイッチとして流用。

Before 以外とデカい純正スイッチは

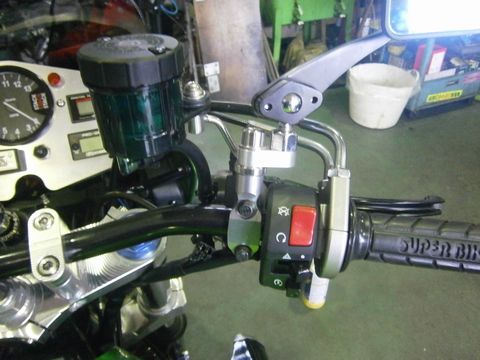

After  機能凝縮のホンダ純正でスマートに!



http://shoei-auto.com/
by mitohi38 | 2016-10-27 13:28 | Comments(0)
A氏 ZRX1200の続きです・・・

部品が入荷しましたのでマフラーを装着・・・
純正鉄フランジから

アルミフランジへ変更。

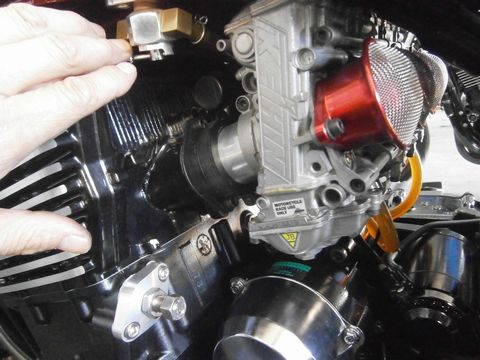

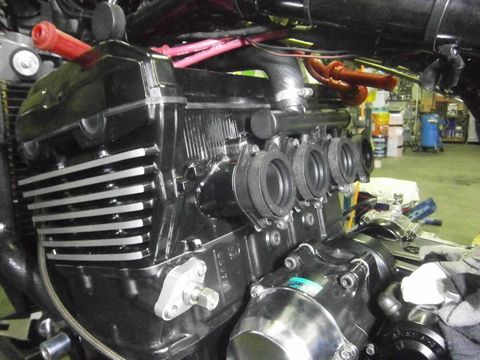

キャブホルダーは負圧ニップル付きの社外品から純正品に戻します。
キャブはエンジンに近いほうが◎。

後はキャブを付けるだけです。
一部品待ちなので次の作業を・・・


フレームマウント化ついでにヘッドランプをLEDに・・・


既存装着のHIDユニットを外しました・・・
大量の関連部品ですね。フレーム内もだいぶスッキリしました!

次装着のLEDユニット。たったこれだけ!
技術の進歩ですね~。

信頼の日本製。

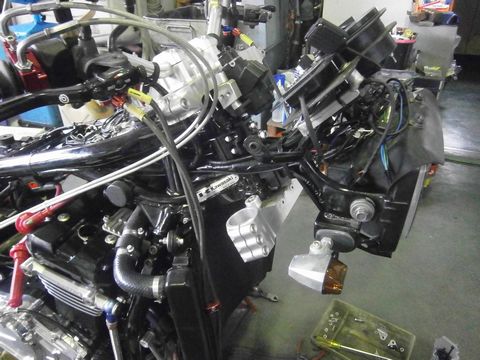

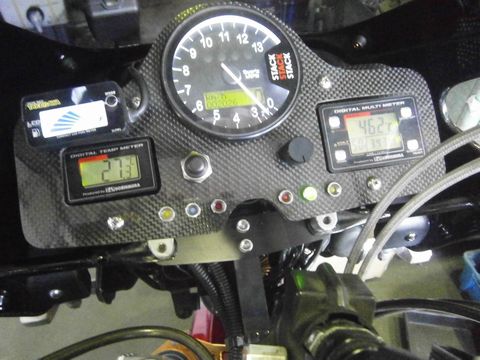

フレームマウント(ドクスダ製)を装着して・・・

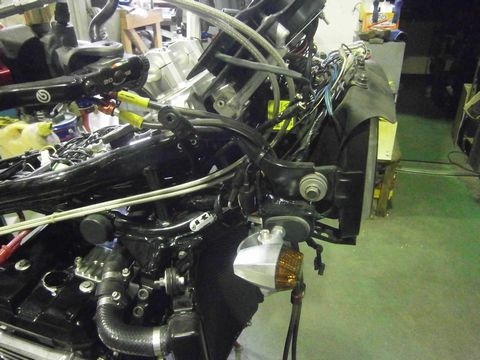

ハーネス処理をして・・・

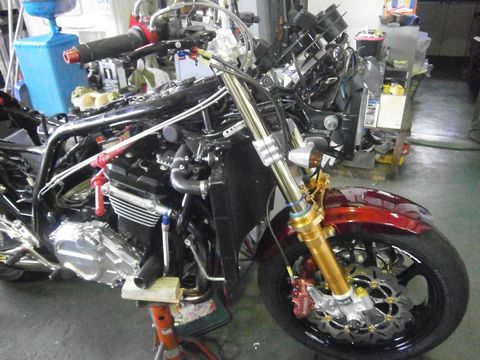

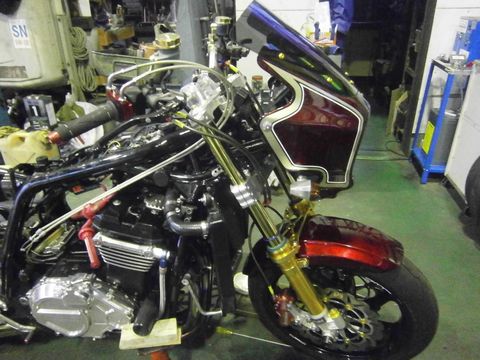

フロントフォークも取付けて・・・

軽快なハンドリングに。

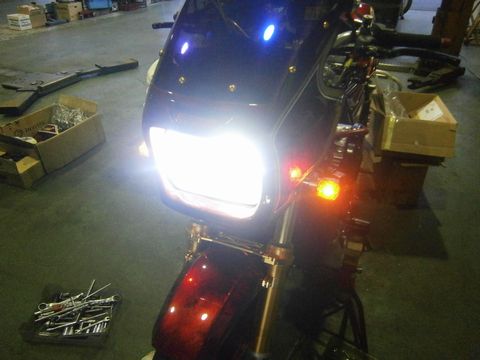

眩い光!

続く・・・


http://shoei-auto.com/

by mitohi38 | 2016-10-25 09:08 | Comments(0)

補修・・・

ZRX400のジェネレーターカバーです。

息子が立ちごけでケースにヒビが入っちゃいまして見栄えは気にしないので溶接とかで何とかなりませんか?とカバーご持参・・・

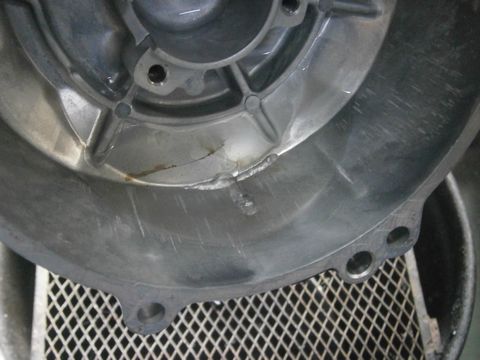

後ろ側を確認すると3方向に亀裂。

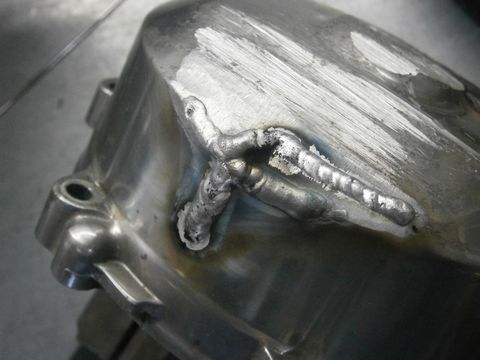

溶接肉盛り完了。


浸透性のある溶剤で漏れチェック・・・
OKです。


http://shoei-auto.com/
by mitohi38 | 2016-10-24 13:35 | Comments(0)
ソロツーリング途中に山中で故障しエンジンがかからなくなってしまったゼファー750です。

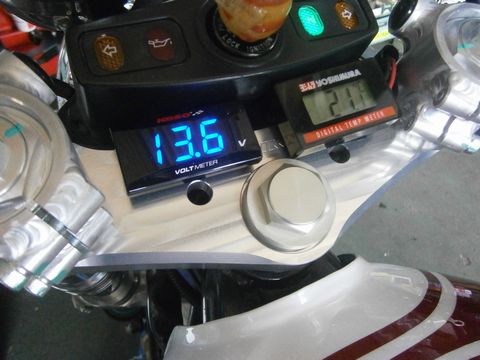

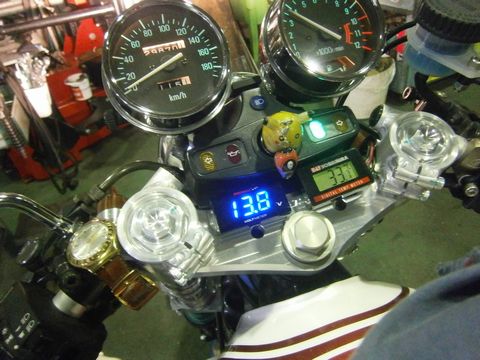

工場に入庫して先ずゼロになっているバッテリーを充電して、電気を見えるように電圧計を新設。

点検開始・・・
IGオン。電源OK!

エンジンスタート・・・。発電OK!
バッテリーが空になる原因は・・・!?
とりあえず試乗してみましょう・・・。

油温が50℃付近になると充電しなくなりました!
テスト品のレギュレターに付け替えで充電は復帰。でレギュレターの故障は判明。

ステーターコイルも点検しておきましょう・・・

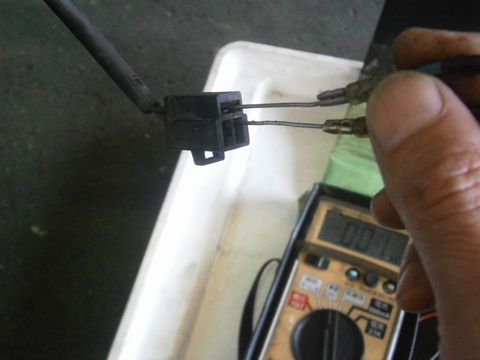

三相間の道通はOK、各相のアース短絡も無くOK。

各相の交流電圧を測定・・・低いですね。
ステーターは壊れてるわけではありませんが弱っています。交換要です。

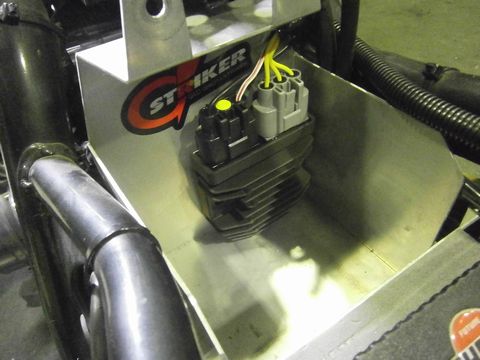

新品コイルとMOSFETレギュレター(Bagus製)です。

配置も換えて・・・

IGオン・・・安定チャージ。

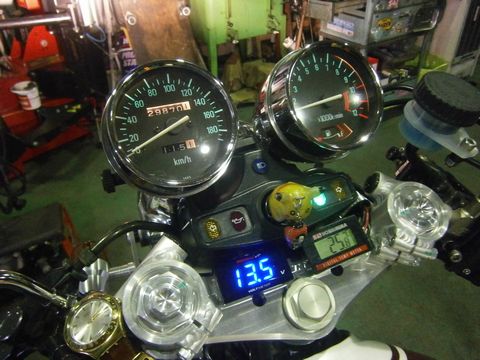

ヘッドライトONで回転を上げます・・・充電OKです!



http://shoei-auto.com/
by mitohi38 | 2016-10-22 16:36 | Comments(0)

選択肢の一つに・・・

FRNDOマスターシリンダー入荷です。

品質高いですね~アルミ鍛造です。

価格も魅力。


http://shoei-auto.com/
by mitohi38 | 2016-10-21 11:33 | Comments(0)
A氏 ZRX1200の続きです・・・

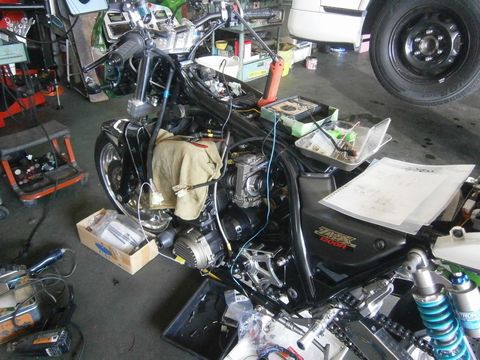

ヘッド搭載・・・。

カムチェーンテンショナーはマニュアル式(モリヤマ製)で・・・



そのまま組んでもエンジンはかかるでしょうけどメーカーの指定値が記されている以上この作業は必須です。ではバルブタイミング調整に入ります・・・調整終了まで逆回転厳禁です。

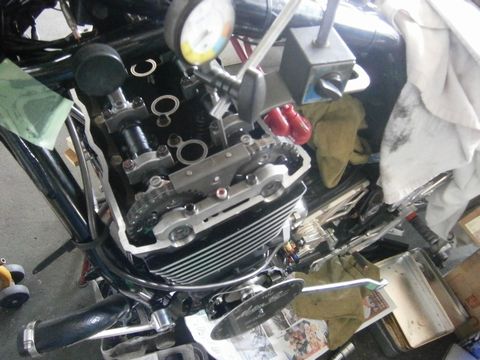

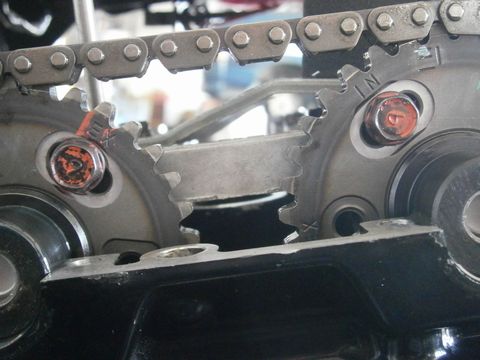

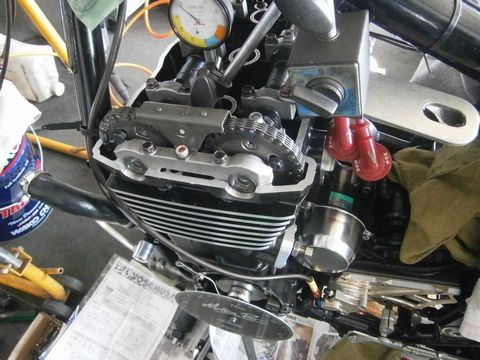

クランクケースとピックアップローターの刻印同士で合わせる取り敢えずのピストン上死点ではなく、本当のど真ん中位置(本上死点)を測定します。


本上死点を基準に測定開始。
EX側・・・4度のズレ。
補正して・・・。

IN側は1度ズレを補正。

最後に開け閉めで酷使のボルトは

新品ボルトをネジロックで固定。


続く・・・

http://shoei-auto.com/
by mitohi38 | 2016-10-20 14:46 | Comments(0)

RIZING

人気ですね!


http://shoei-auto.com/
by mitohi38 | 2016-10-19 10:35 | Comments(0)

密着と隙間調整・・・

A氏 ZRX1200の続きです・・・

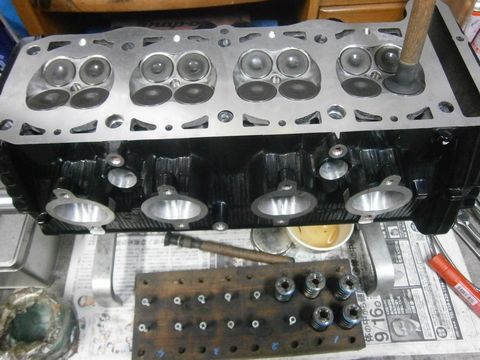

内燃機屋さんからシリンダーヘッドの面研加工されてきました。
ではヘッドを仕上げて行きましょう~。

ハイカムとの組み合わせなので駆動部品はZZR1200用に変更します。

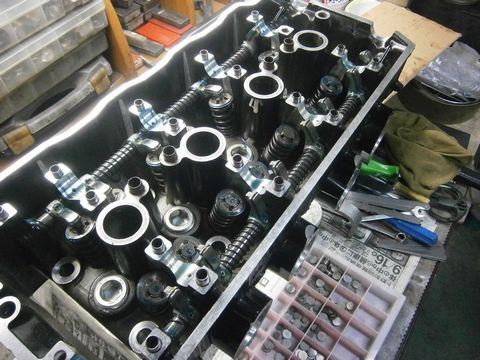

バルブも今回IN、EXともに新品に。

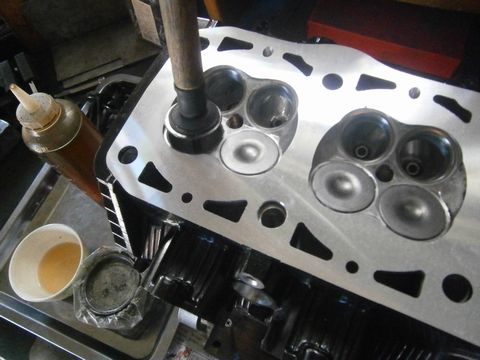

まずは肝心な摺り合わせ作業(あたり付け)・・・圧縮漏れの無いように。

あたり線が付きます(左)

バルブを組んで気密チェック・・・5本密着が甘かった~。

再度摺り合わせ・・・。

今度は気密OK。

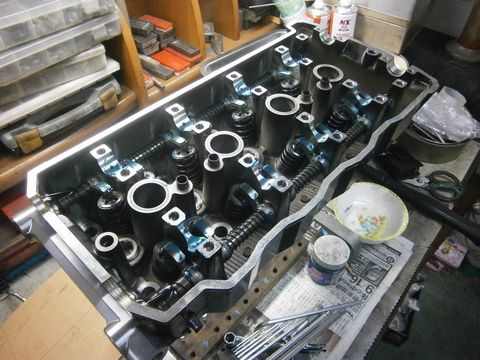

続いてバルブクリアランス(隙間)調整・・・
カムはヨシムラ製。

カムスプロケは

長穴加工。

前後10度に調整可能。


シム調整が完了してEXスタッドボルトを付けてシリンダーに載せるだけ・・・。

続く・・・


http://shoei-auto.com/
by mitohi38 | 2016-10-18 09:27 | Comments(0)

ピストン入れ替え・・・

A氏 ZRX1200の続きです。

では・・・


オーナーさん、組んでからでは分かりませんのでよく見てね!

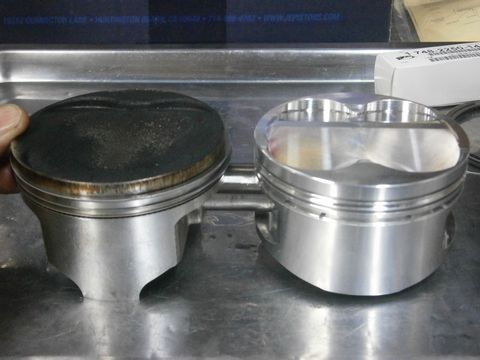

ノーマルピストンとの比較。
使用するJEピストン(鍛造ハイコンプ)はトップとスカート形状の違いが分かります。

リングは軽く下処理をして組み込み。

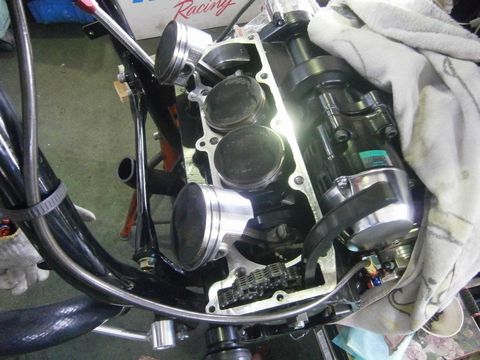

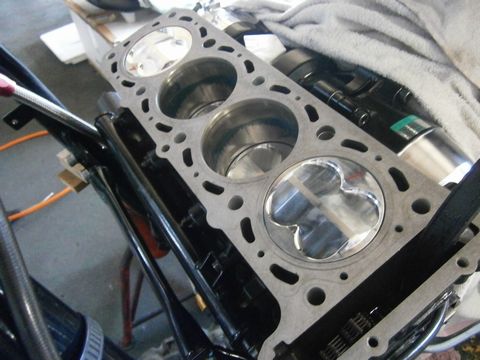

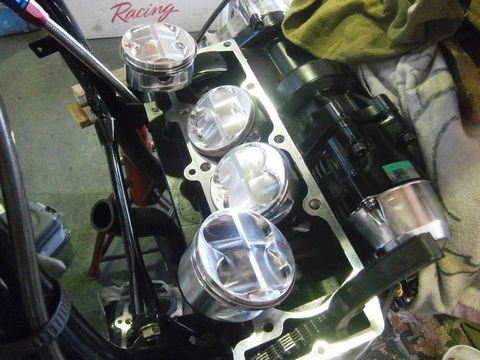

ピストン換装。
