こだわりですね~

次の作業へ・・・

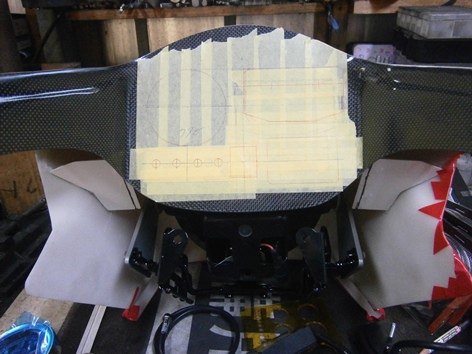

新規メーターのレイアウト・・・
現在まで、Pivot白パネルメーターを使っていましたが敢えて新規黒パネルで。

イメージして、

繰り抜き・・・

埋め込みパネルを作り・・・

暫定(とりあえず)装着してみました・・・。
正に自分仕様のコックピットですね!

次は作動させるべく配線作業が待っている・・・(汗)

http://shoei-auto.com/
by mitohi38 | 2015-11-28 17:00 | Comments(0)

斬新だね~

斬新企画のためのある部品です。(フレームナンバーの逃がし加工済み)

ん~っ!これで、真っ直ぐかなぁ~


位置が決まったら仮付け・・・

本溶接。

化粧して・・・

では・・・


フレームマウント化で先日ご紹介のカウル(カウルの赤はオーナーさんがマスキングで作ったペイントイメージね)をドッキングして見ましょう・・・
絶対、セパハンでしょう(笑)

まだまだ依頼事項のやることあります。最後にオールペンと作業が続きます・・・。

http://shoei-auto.com/
by mitohi38 | 2015-11-26 16:50 | Comments(0)
こちらもぼちぼちと作業に入ります・・・



新規カウルのシュミレーションです・・・
通常、ライトの上に被せて固定のカウルですが、こちらカウルにライトを取付けてステーなどで車体に装着みたいです。

で・・・

この状態からの取り付け(固定)はかなり面倒くさい・・・


後々の作業を楽にするため、ライト取り付け部の部品を加工します。

ナットを固定します。

ライトとケースを分離しないでも付け外しOK。
ライトステーは今後の斬新企画に合わせ用意してみました!

どうなるのかな・・・?


http://shoei-auto.com/
by mitohi38 | 2015-11-21 14:45 | Comments(0)

無事付きました。





既存チェーンスライダーは・・・

作り直して・・・

お客様手配のスイングアームは懸念の干渉は無しで無事装着完了。


http://shoei-auto.com/
by mitohi38 | 2015-11-17 11:41 | Comments(0)
エンジン(ミッション)修理は完了です。

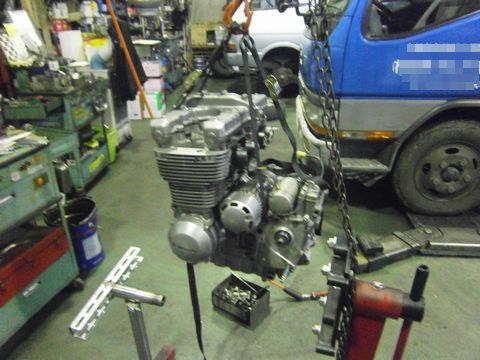

エンジンをハンガーから切り離し・・・

ジャッキへ移します・・・

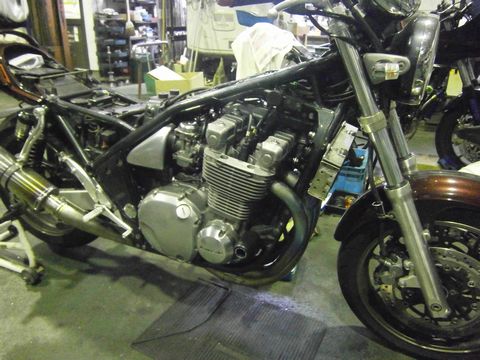

車体へ注意しながらドッキングします・・・

明日、試乗出来そうですね。



http://shoei-auto.com/
by mitohi38 | 2015-11-07 17:41 | Comments(0)
2速ミッション修理です。

ゼファー1100 低年式特有の不具合です。
すべてなる訳ではなく、乗り方や動きの悪いペダルが原因でしょうね・・・

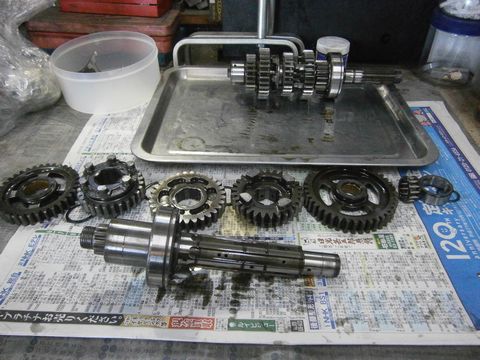

初期ギア

後期ギア  ドック部にテーパーカット処理されています。かみ合う相手ギアも同様にテーパーになっています。これで抜けにくくなる訳ですね。

関連部品はすべて交換。

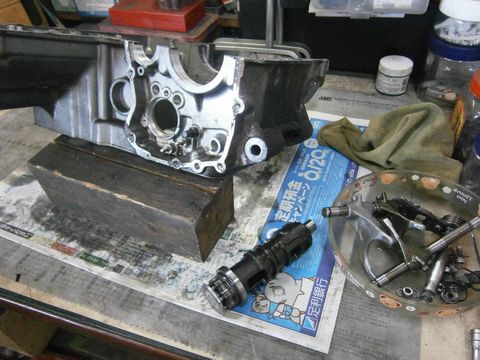

ミッションをケースに戻します・・・

次にシフトフォークとチェンジドラムの交換を・・・

ドラムは新品ですが、レール部はスコッチブライトでさらに磨きをかけてあげます。

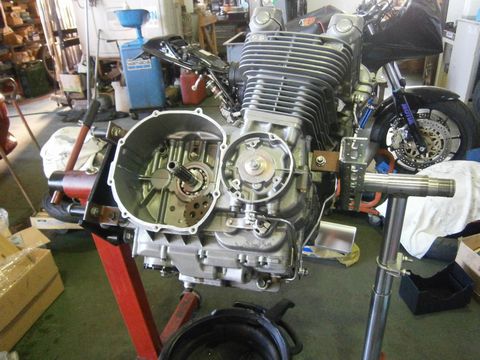

腰下組みあがったので、エンジン傾きを変え・・・

クラッチ組んで・・・

一部品待ちですが、ほぼ完成。



http://shoei-auto.com/
by mitohi38 | 2015-11-05 15:04 | Comments(0)

東へ・・・

隣県まで走りに・・・

昭栄本社から濃霧の中5台で出発!

途中、3台と合流・・・

さらに茂木で2台と合流。

気温20℃・・・この時期決まって那珂湊(笑)到着。
昼食とったら、帰りましょう・・・

北関東道笠間PAで最後の休憩を・・・

が、ここに入ってくる途中でトシ号にアクシデント!!

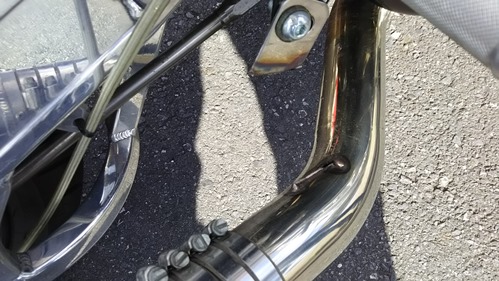

マフラーステーが折れちゃいました。

修復検討中・・・

やさしいトラックドライバーさんのおかげで針金ゲット!

PM3時帰還。走行距離121マイル(193キロ)

距離、気温的に丁度いいね・・・


http://shoei-auto.com/
by mitohi38 | 2015-11-03 16:03 | Comments(0)
では、ゼファー1100ミッション修理に入りましょう・・・

今回は腰上がある状態での作業になりますので この前製作したつっかえ棒が更にアシスト出来るかシュミレーション・・・

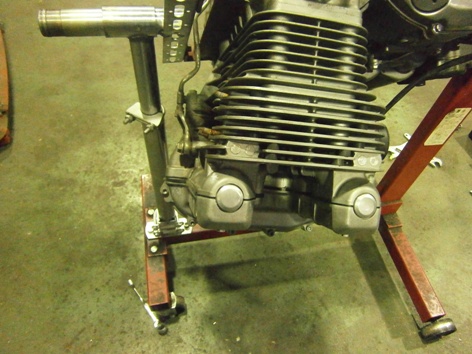

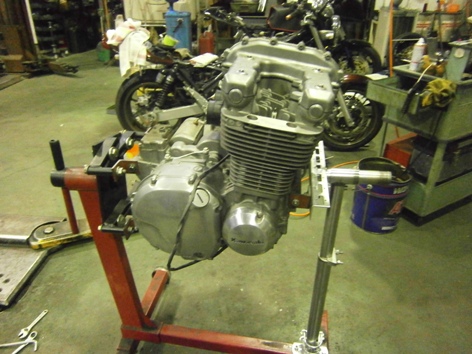

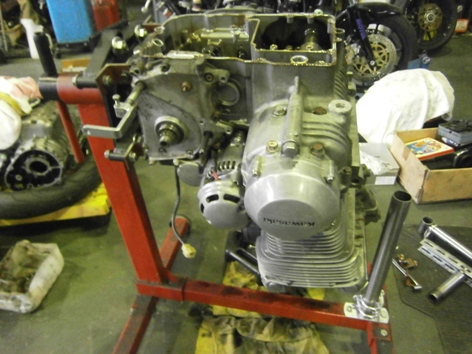

ぐるんとエンジンを回してみます・・・
ヘッド部分が当たります。


では、スタンド側を対策加工・・・

これで回転OK!

次に前回より重量がかかるためつっかえ棒の補強対策を施し・・・

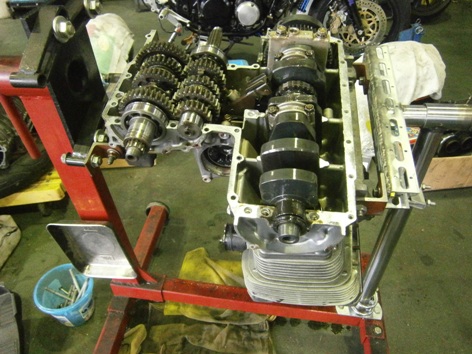

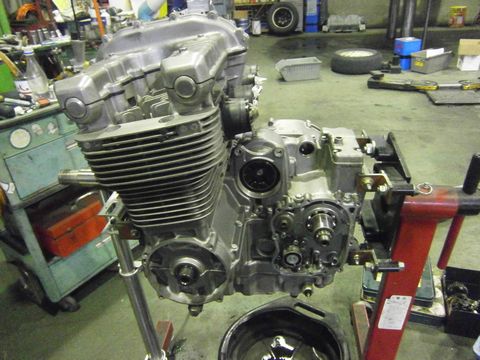

そろそろケースが分離します・・・

不具合箇所に辿りつけました!
いや~スタンド上で出来るのはホント楽だわぁ~(笑)

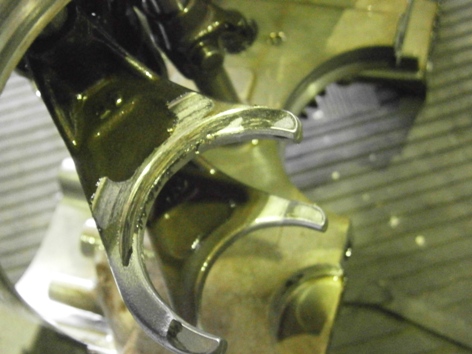

ダメージ確認・・・。


http://shoei-auto.com/
by mitohi38 | 2015-11-02 13:54 | Comments(0)
