故障修理・・・

では、次のゼファー1100を・・・



ミッション修理です・・・


http://shoei-auto.com/
by mitohi38 | 2015-10-30 16:11 | Comments(0)

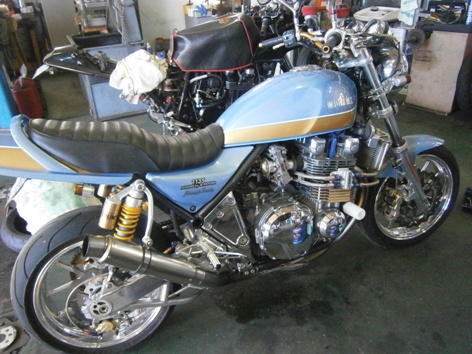

決まりましたね!

お待たせしました<(_ _)>

この作業以来待つこと2ヶ月・・・


ようやく出庫です!


http://shoei-auto.com/
by mitohi38 | 2015-10-29 13:43 | Comments(0)

一連作業終了・・・

フロントフォークO/Hです。


インナーパイプは仕様変更・・・

シールはお決まりSKFで!

生まれ変わりました。

Before

After 自己は満たされましたか?

ステッピングメーターも作動OKです!


http://shoei-auto.com/
by mitohi38 | 2015-10-28 14:26 | Comments(0)

では・・・

依頼作業多数・・・

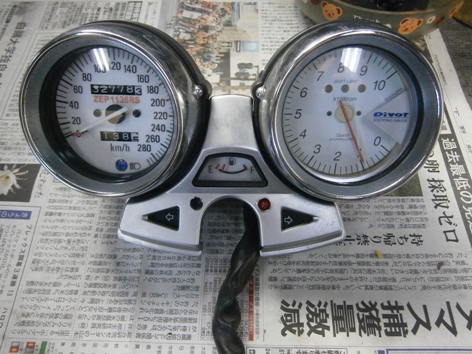

まずはメーター廻りを・・・



Before

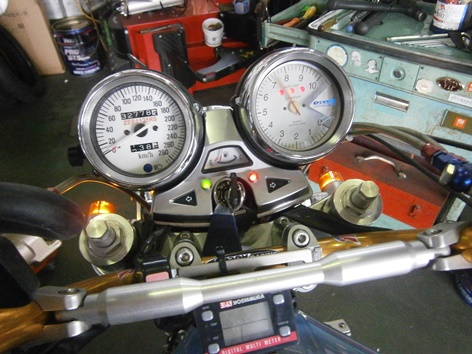

After いつもながらの既存レンズの後にAssy埋め込む防水仕様~!


毎度、手品の様に中身が入れ替わればいいなとつくづく思う次第で・・・(笑)



http://shoei-auto.com/
by mitohi38 | 2015-10-27 16:31 | Comments(0)
大切な愛車・・・

どうせ作業するなら、

こちらに・・・的存在になってきていますね。



http://shoei-auto.com/
by mitohi38 | 2015-10-23 16:34 | Comments(0)

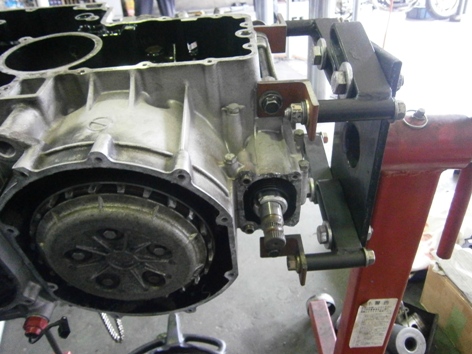

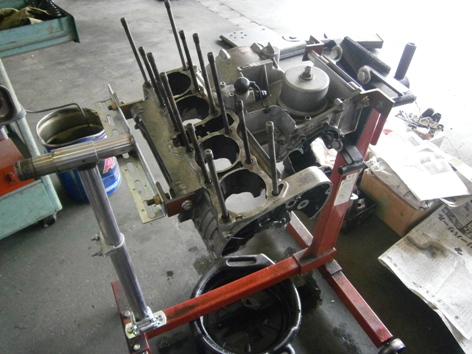

回転・・・

お陰でスタンド上で駆動部はすべて外れました。

次にシリンダースタッドボルトを外したいので、ケースを回してみます・・・

軽々、回転終了!
このつっかえ棒・・・上下、前後ともにフルフリーなので好きな位置まで動いてくれるので回転時無理がかからない様です・・・
ワンオフながら粗はありますが、意外と機能してくれてます♪

では、スタットボルトを外しますか・・・。

http://shoei-auto.com/
by mitohi38 | 2015-10-22 14:56 | Comments(0)

つっかえ棒・・・

今後もエンジン作業が続きますので、ここで作業を楽にするSST(特殊工具)を作ってみたいと思います。

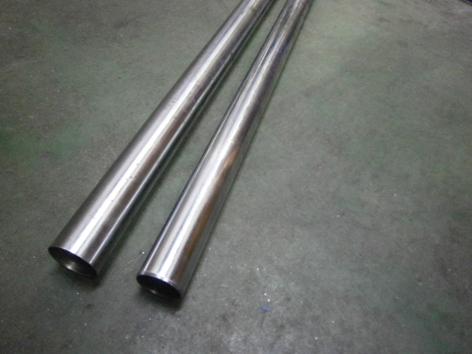

まず、廃材となった径違いのフロントフォークを用意します。
それをイメージでトリミングします・・・。

負荷のかかる軸部分・・・トリミングした2つを全周がっちりドッキング。

次に別の部品製作に取り掛かります・・・

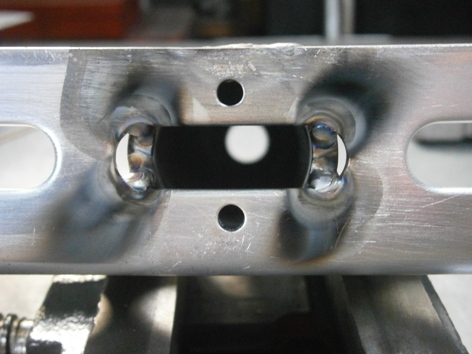

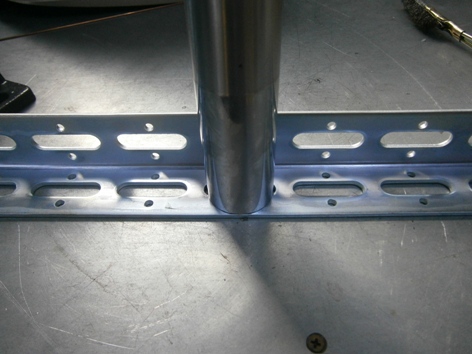

パイプとステーの接合部を溶接して行きます・・・

上側から溶接できなかった、しろ部分もすべて溶接。

そしたら組み合わせてみます・・・
イメージが形になった時!大体のエンジンで使用可能かと思います。

クルマでは全く使わない(笑)エンジンスタンドに土台を取り付けます。

上下収縮は無段階式!

実際にエンジンを乗せて見ます。(この状態ではまだ飾りのSST棒)
通常、腰上整備では今回のSST棒は必要ありません。バイクエンジンがゆえに、この次の作業には必要なのです・・・。

この状態が、

こうするのには、上側固定を外すのにSST棒無しでは無理ですよね~

そしてクランクケースが無事分離♪

この作業のためのつっかえ棒・・・でした。

これがあれば、クランクケースを割らないと出来ないミッション修理などもハンガー上で出来ますかね!

http://shoei-auto.com/
by mitohi38 | 2015-10-20 13:39 | Comments(0)
状況判断のためにヘッドはすでに取り外し済み。

エンジンリフレッシュ企画になったので腰下も下ろします・・・。


http://shoei-auto.com/
by mitohi38 | 2015-10-19 16:32 | Comments(0)
オイル漏れのため、フロントフォークのO/Hです・・・。

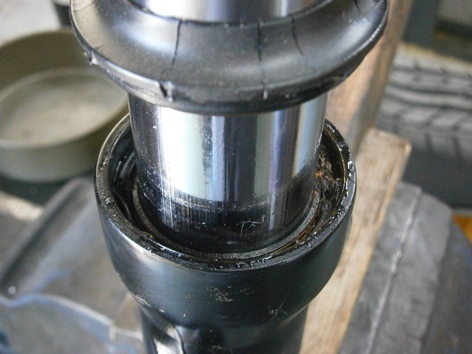

原因は摺動部にあるサビの凹。
新たにシール組んでもまたすぐに漏れ出します・・・


どうせ交換するなら・・・と。

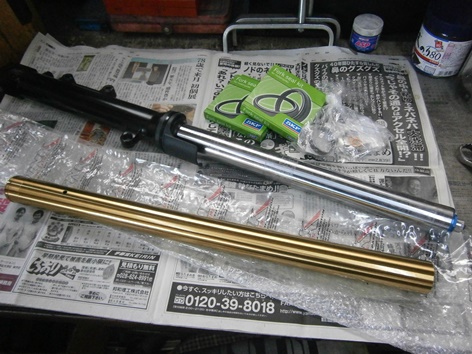

インナーパイプはTNK製チタンコートで。
ハードコート仕様で本領発揮のSKFシールで組み合わせます。

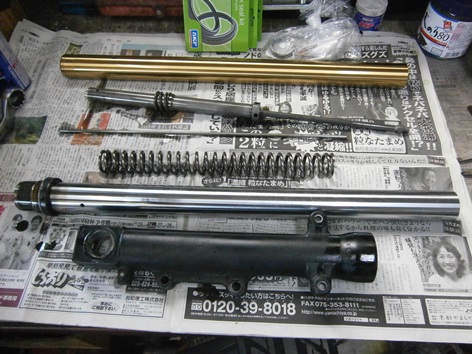

分解、洗浄・・・

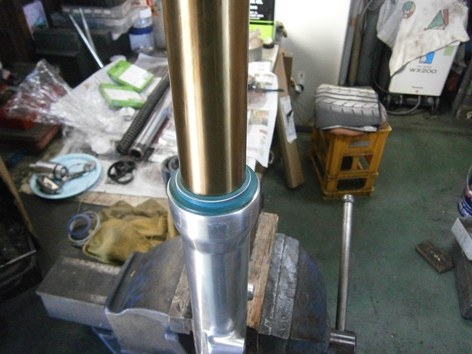

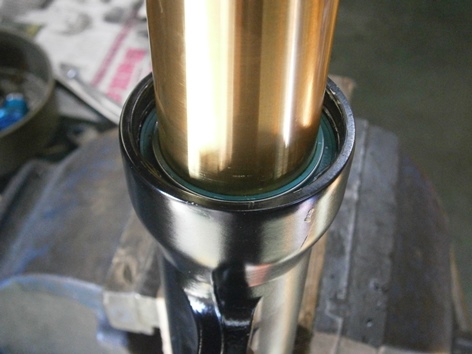

先ずは、オイルシール・・・

次に、ダストシール。

インナーパイプとシールの違いだけですが、押し比べてみます・・・
明らかに動きが違いますね・・・良いモノは違いますねぇ~。

グレードアップされました!

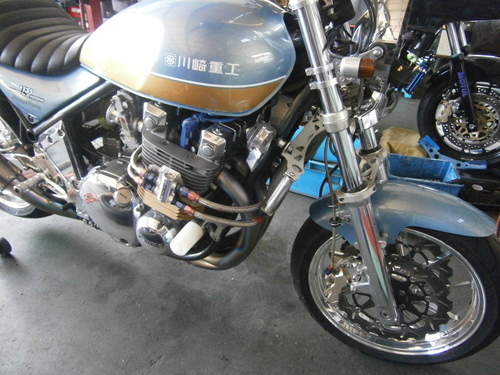

Before

After 性能もUPですが、見た目もUP。


http://shoei-auto.com/

by mitohi38 | 2015-10-15 15:47 | Comments(0)

三車(者)三様・・・

ゼファー1100だけでも5台収容中・・・。


軽、中、重作業と様々なご依頼で・・・
