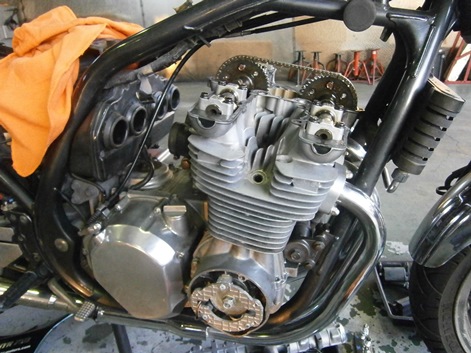

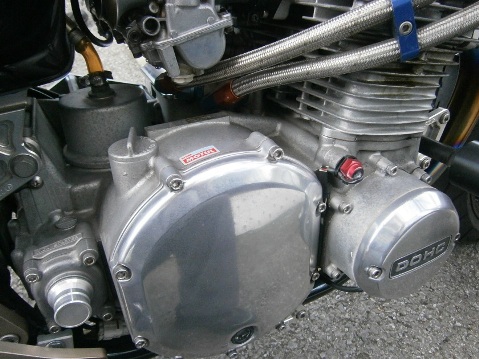

化粧終了。

耐熱焼き付けで化粧終了。
※バルブカバーはマスキング軽減のため塗装時のみのダミーです。


ケースを割って、腰下組み込み準備・・・


続く・・・

http://shoei-auto.com/
by mitohi38 | 2014-10-30 14:29 | Comments(0)

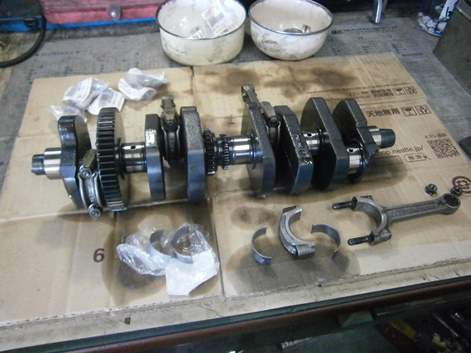

メタル交換・・・

やれるときに準備を・・・

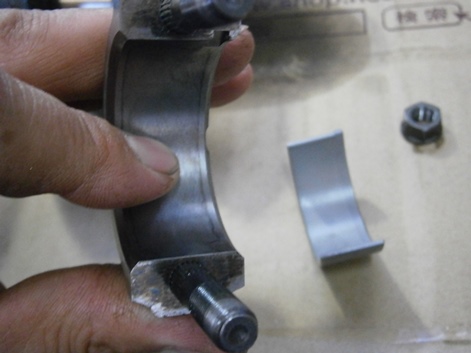

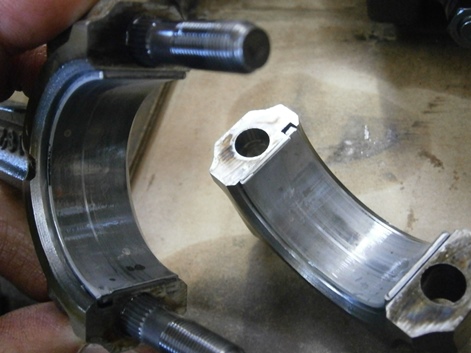

クリアランス的には問題なくアタリが出ている方がいいのですが、
キズが気になる部分がありメタルはこの際交換・・・

そのジャーナル部は問題なし。

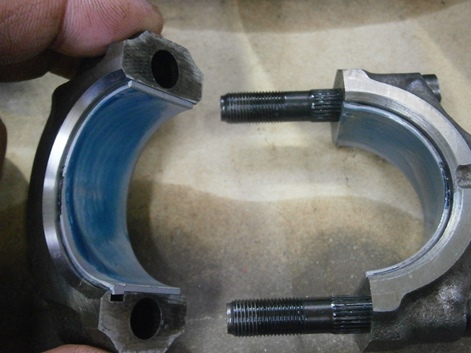

メタルの背中部分はオイル類は塗らずキレイにして組み込みます。

おもて面には潤滑剤を塗布。


続く・・・

http://shoei-auto.com/

by mitohi38 | 2014-10-28 15:44 | Comments(0)

エンジン番号・・・

車検以前の問題・・・

エンジン番号・・・同一性の確認が取れません。


で、陸運事務所へ・・・。

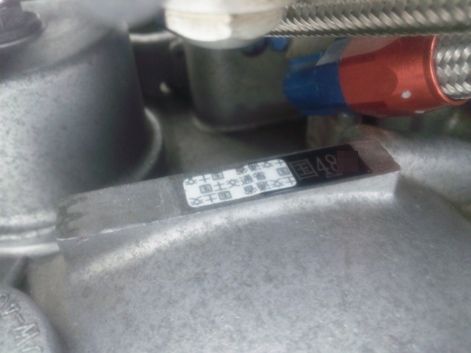

手続きを踏んで、国による職権打刻!
車検証上は打刻を示しているのに現在は職権シールです。熱持つ所に大丈夫?て感じ。
現在は簡素化らしい。

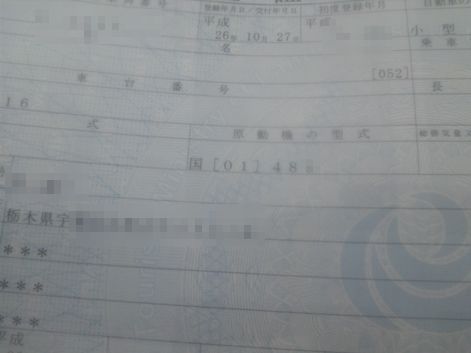

車検証も同時変更。

無事終了!

http://shoei-auto.com/
by mitohi38 | 2014-10-27 17:32 | Comments(0)

化粧前・・・

お化粧直し

準備中・・・


http://shoei-auto.com/
by mitohi38 | 2014-10-24 16:55 | Comments(0)
プラグがかぶり気味になる気筒があるとの事で入庫・・・

軽く点検・・・シリンダー合わせ面からのオイル漏れ、エンジン異音のほうが気になります・・・。

詰め物してもダメなんですよね。

音の原因を探るべく、簡易にカムチェーンの状態を・・・

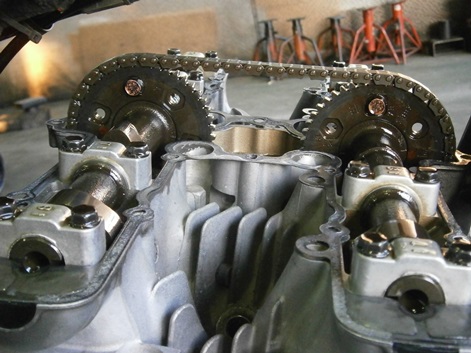

1番圧縮上死点状態。

ピ~ンと張ってあるチェーンを上から押してみます・・・
こんなに遊びが~。

テンショナーを点検・・・
ロッド先端ラバーは変形・・・。

ロッドは押し戻ってしまいます。出たら後戻りできないシステム(ワンウェイ機構)の故障です。

先ずは異音の原因はこれでしょうね!



http://shoei-auto.com/
by mitohi38 | 2014-10-23 16:32 | Comments(0)

人生の1/3・・・は

人生の1/3は睡眠時間・・・なるほど。

快適に眠りたい~と言う事で、

磁気安眠まくら♪嫁以外のある人と購入してみた・・・(笑)

基本、こう言うのに弱い(笑)。



http://shoei-auto.com/
by mitohi38 | 2014-10-20 20:32 | Comments(0)
KZ1300オイル漏れ修理です。

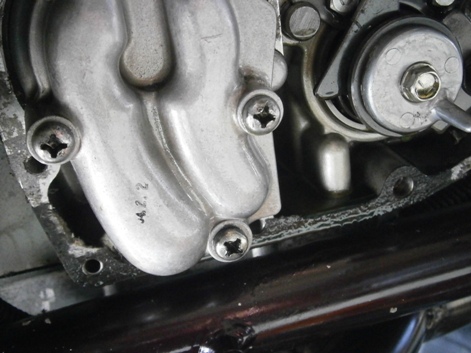

カバーの合わせ面、チェンジシャフトからのオイル漏れ・・・

部品発注すると、見事にカバーガスケットは生産終了~(苦笑)
社外品のエンジンガスケットセットには入っているようですが・・・

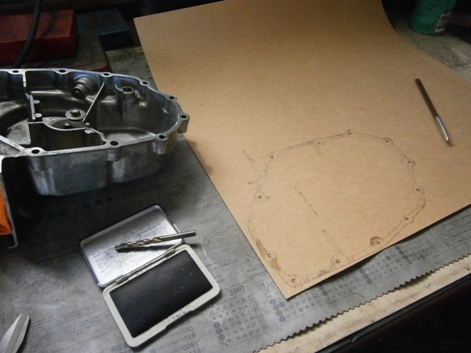

コレ一枚だけなので、作りましょう。

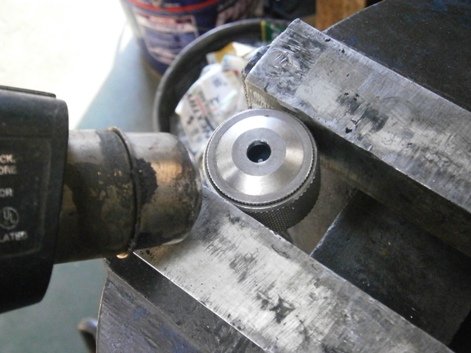

穴あけポンチは即席で製作。

あまりの切れ味に感動♪

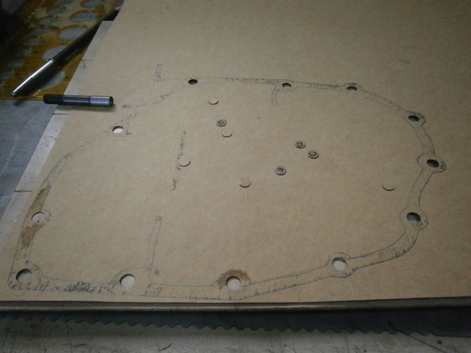

型取り終了。


続いて、頑固なガスケット剥がし・・・

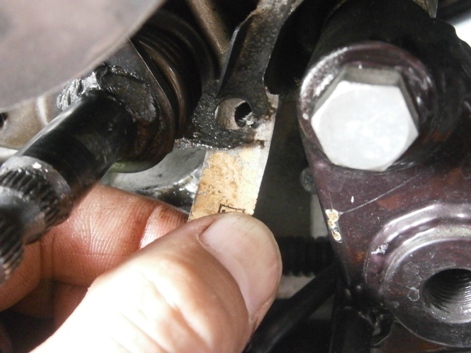

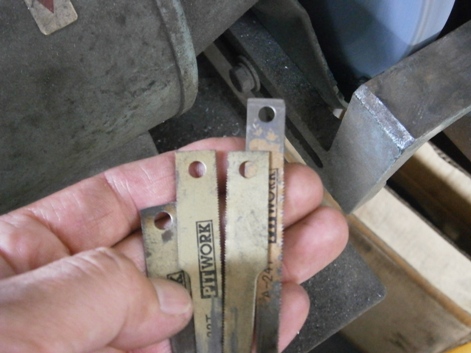

狭所なので、使い古しのエアソーの刃をグラインダーで刃を作って代用・・・

サクサクと・・・

オイルストーンで面を整えて・・・

シャフトシールを交換して・・・外したオイルシールからは専用品かのような液体シールの塊が(苦笑)

今の所、漏れなしです。


http://shoei-auto.com/
by mitohi38 | 2014-10-20 16:34 | Comments(0)

作動させるには・・・

KZ1300冷却ファン交換です。

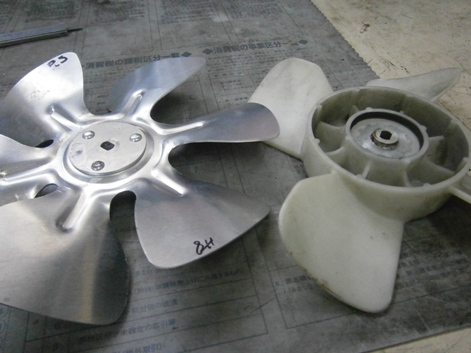

KZ1300用(MUZZYS製)とありますが、付く気配なし。

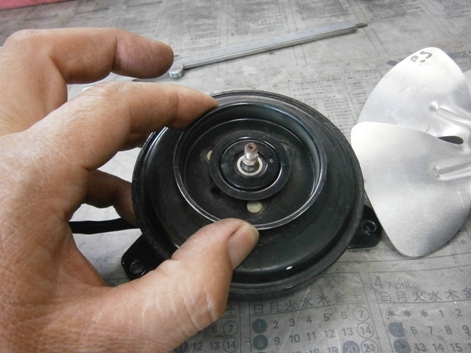

外周が邪魔なのと、モーター芯のベースカラーも必要かな?

行き当たりばったりで外周切り落として、ベースカラー作って・・・

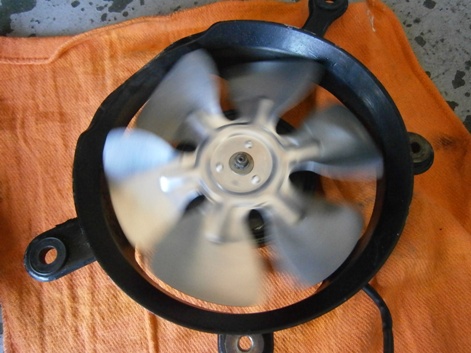

ようやく作動♪


http://shoei-auto.com/
by mitohi38 | 2014-10-18 16:25 | Comments(0)

部品供給がネック・・・

修理で再び入庫のKZ1300。

バッテリーが上がるとのことで、充電系点検・・・チャージ電圧はゼロ。
ステーターコイル、レギュレクが疑われます。

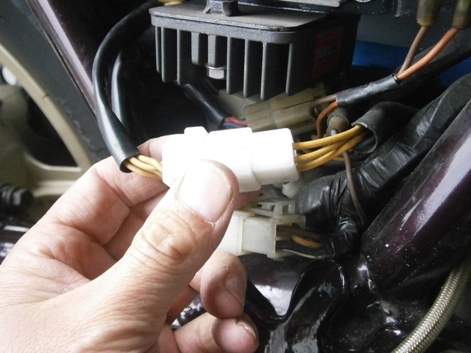

点検に入りますがステーター、レギュレク間の接続部が・・・?

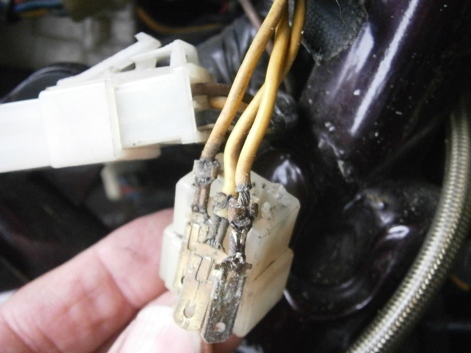

端子をむしり出すと・・・焼け溶けてます。
これでは、抵抗大、接点不良になりますよね。

再生してエンジンスタート。

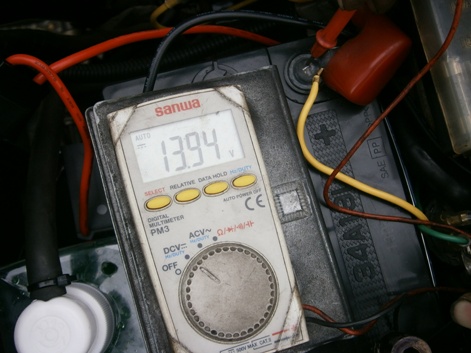

ある程度回転を上げると約14Vと上々。でもアイドリング付近が・・・

ではステーターの点検をします。
三相間のそれぞれの導通、絶縁状態はOK。
では各相間の交流電圧を測定・・・通常50Vは欲しいところ。
16.94V 低め

17.27V 低め

2.2V?極端に低い・・・。

ステーターコイル交換をしたいところですが、当然純正は廃盤。リプロも設定無し。
残るはいずれもリスクの高い・・・巻き直し、他車種流用、中古品かしか方法がない。
一先ずこれで様子をみて、次考えましょう・・・(苦笑)

http://shoei-auto.com/
by mitohi38 | 2014-10-18 14:13 | Comments(0)

記録・・・

15年現役でしたが・・・山のようなテープ記録(すべて子供がらみ)を残して引退。

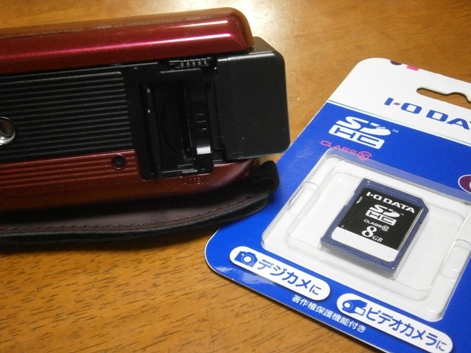

後続は32GB内臓メモリー搭載。追加や保存はSDカード。

小さいは軽いは画質はいいは性能はいいはで価格は当時の1/3。
技術の進歩には脱帽です。特にズームレンズ機構には・・・。

暫し頑張ってもらいましょう。
