異物濾過・・・

ナラシも終わりエンジンオイル、フィルター交換・・・


入念に清掃して組み上げても、やはり出ますね・・・フィルター部に集まった微量のブラストサンド。

これでクリーン・・・。


http://shoei-auto.com/
by mitohi38 | 2014-05-31 14:21 | Comments(0)

冷却システム・・・

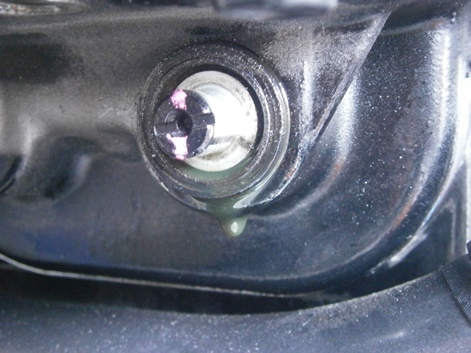

メイン作業依頼の他に、バランサーシャフトからオイル漏れも発見~

この、オイルクーラーとお別れ・・・

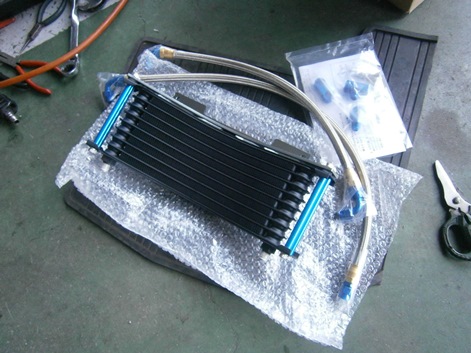

お勧めのプロト ラウンドオイルクーラーに変更。

フィンピッチが広く、コアが薄型なので冷却機能UPになります!

ブレーキ関連作業は来週ですかね・・・

http://shoei-auto.com/

by mitohi38 | 2014-05-29 13:59 | Comments(0)

機能しません・・・

V-MAXクラッチ油圧系統整備です。

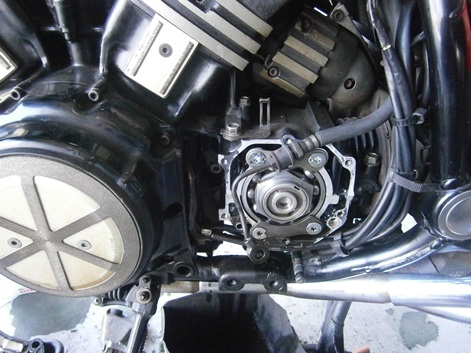

レリーズまでアクセスはちと大変・・・

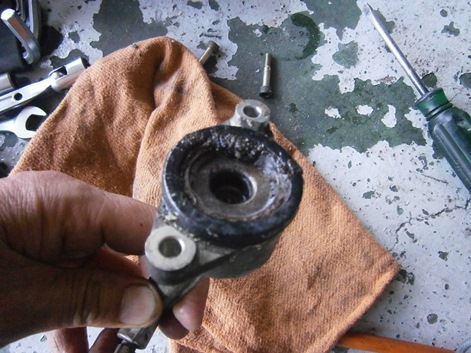

抜け抜け~

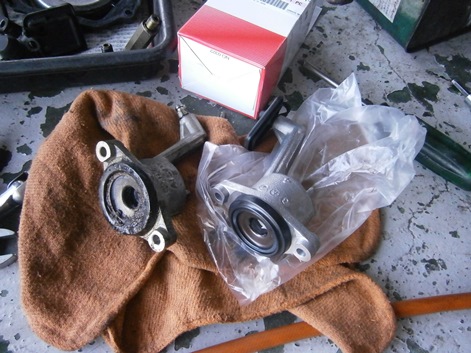

O/HではなくAssy交換・・・。

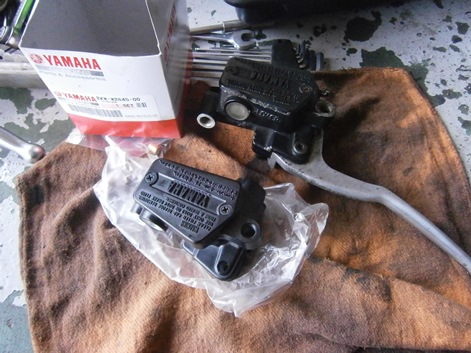

マスターも抜け気味~

こちらもAssy交換・・・。



http://shoei-auto.com/
by mitohi38 | 2014-05-28 14:16 | Comments(0)

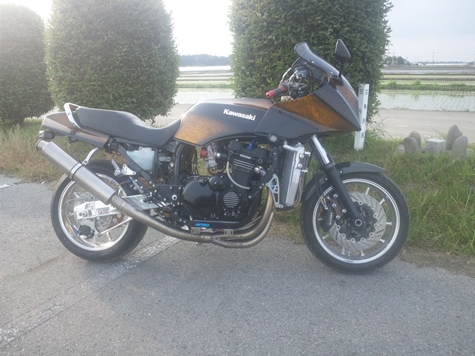

F氏 ZRXです。

先日のブレーキマスター交換に伴い、やはりクラッチ側も・・・と交換依頼。
既存ラジアル19φ・・・クラッチに関してですが、あまり甲斐が無い様な・・・操作力に関してあくまで個人主観ですがネ。

ついでに、取り回しが気に入らないのでとホース交換依頼。

この際なので、この必要以上にバカでかいスイッチも交換依頼。

そうなると、反対側この色褪せするタイプスイッチも嫌になり交換依頼。

ホンダ、スズキ純正機能凝縮スイッチの出番で~す!


それぞれ、車両に合わせ下準備して・・・

















さらに車両側と格闘して・・・


年式相応の常時点灯対策もして・・・。

で、今回のスワップで出た排出ゴミ~。

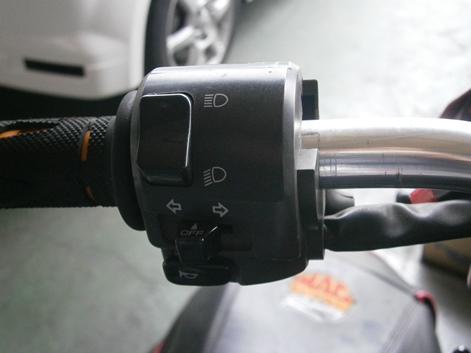

機能凝縮スイッチ~。

ハザードスイッチは手動ファンスイッチで利用。なんといってもオレンジ色が無いのがイイね!



では、クラッチマスターを取り付けます・・・
選ぶポンプ径とレシオで、あの重~いクラッチ操作から解放されます!

この取り回しで良いですか?

大径レリーズとの組み合わせですが、操作タイミングは変わらず、何より軽っ!?何だこりゃってぐらいね(笑) 操作は確実且つ楽に越した事はありませんね~!

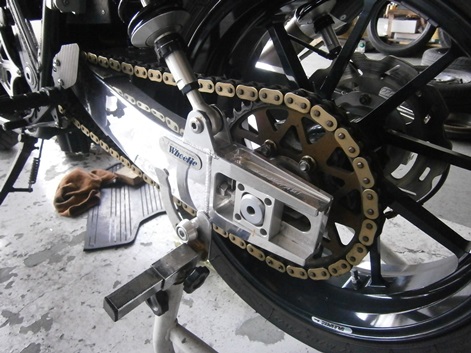

次は駆動系・・・
チェーンはそろそろ交換時期・・・

ファイナルも変更で3点セット。

当然チェーンはスリムでね!530だけど525並み。


http://shoei-auto.com/
by mitohi38 | 2014-05-27 16:30 | Comments(0)

GENUINE PARTS

S氏 Z1の続きです・・・

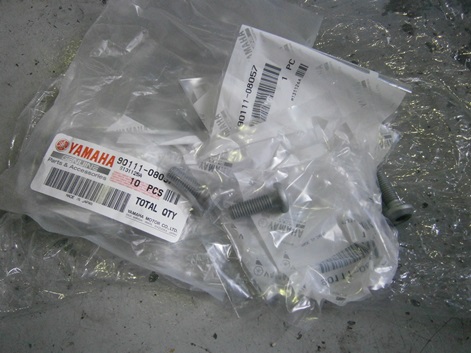

ボルトを交換しましょう・・・。信頼の純正品。

例の工具穴ナメナメ~ステンボタンボルト・・・

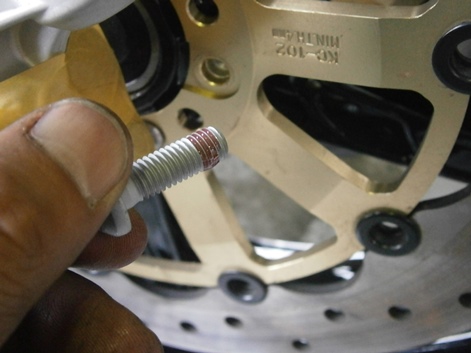

ロック剤を塗布して・・・

工具穴6㎜なのでしっかりトルクがかかります。

12本で1000円ちょいでした!


http://shoei-auto.com/
by mitohi38 | 2014-05-24 11:44 | Comments(0)

現代化・・・

S氏 Z1の続きです。

純正部品が揃いましたのでこちらも開始します・・・

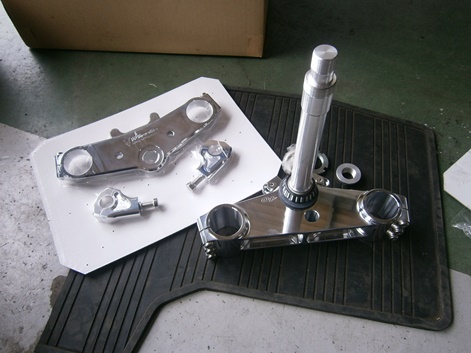

ステム一式はWheelie製。

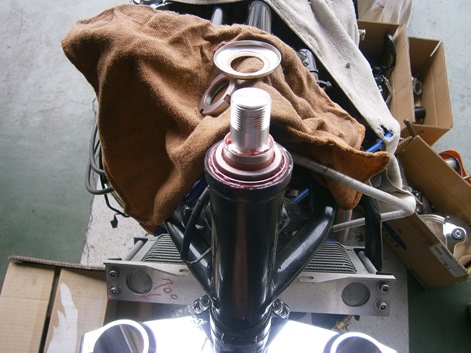

グリースは、まんべん無く塗り込みます。

フロントフォークは黒棒で。

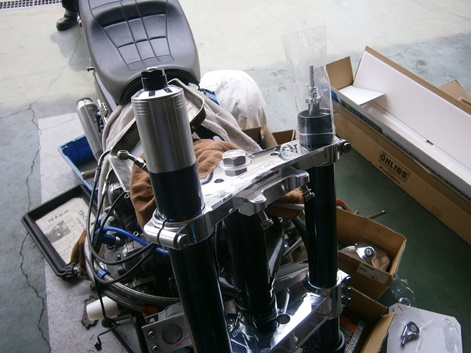

トップブリッジ上にセパハン装着前提なので、フォークを仮組し延長化です。

こんな感じで暫定装着。

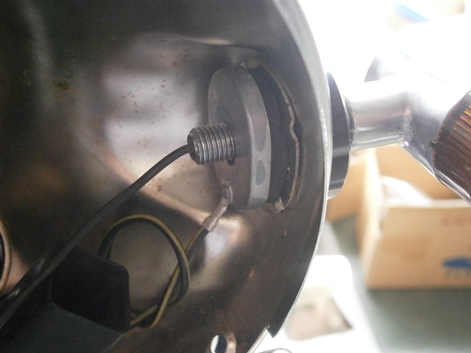

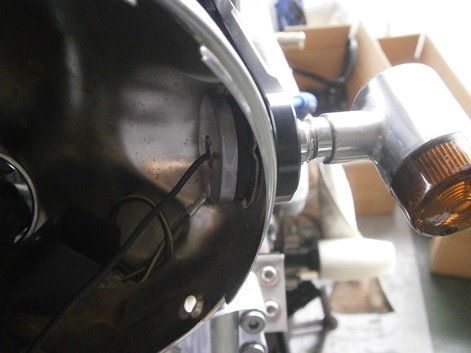

次に、ヘッドライト、ウィンカーと装着していきますが、ライトブラケット変更に伴いネジ山が足りず固定不能・・・(苦笑)
ウィンカー部品交換?(待ち)・・・

手っ取り早くステーを加工してみました。

固定出来ます!

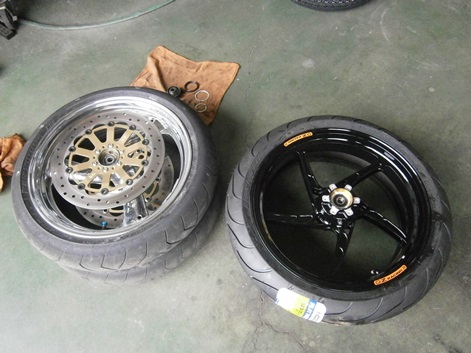

次に、おNEWホイールにおNEWタイヤを組み込んで・・・

ブレーキディスクを前ホイールから移植します・・・がしかし、嫌な予感~

ステンボタンボルト(工具穴5㎜)のためネジ山がなめてしまい12本全部緩みませ~ん。

すべて外すのに倍以上の労力(汗)

シャフト、カラーは純正新品で。

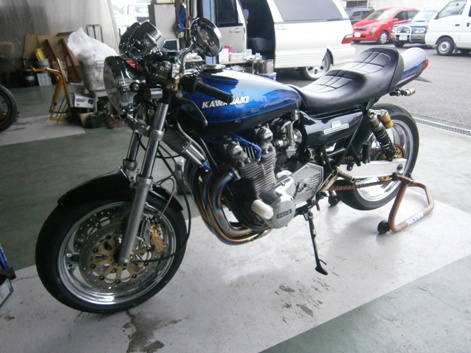

仮組み段階ですが・・・

続く・・・。

http://shoei-auto.com/
by mitohi38 | 2014-05-20 17:22 | Comments(0)

載せ換え・・・

では、開始・・・。

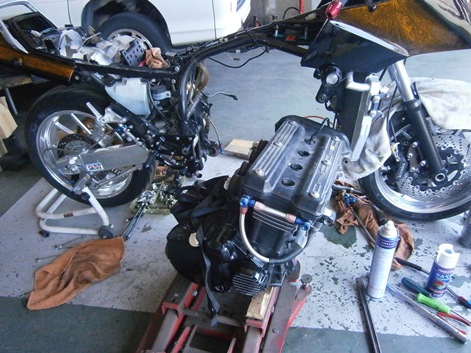

エンジンを降ろし・・・

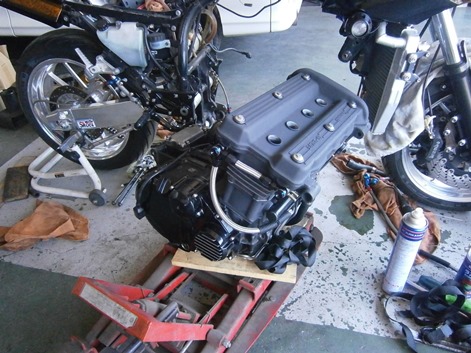

リフレッシュ済みエンジンにスワップ。

サクサクと

組上げて・・・

そして命のオイルを投入~

圧縮ゼロ状態で、エンジンオイルを潤滑させます。

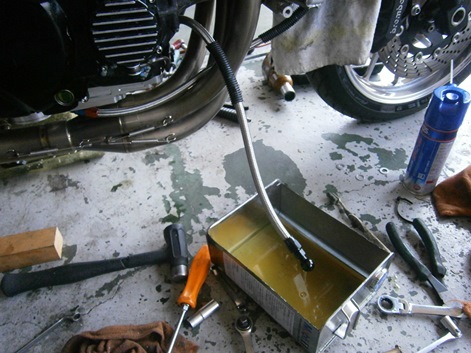

オイル吐出を念のため現状確認。
何せ、オイルストレーナー加工で四苦八苦しましたので・・・。

プラグを付け、ガソリンを送り、エンジンを始動させます。
何事も無かったかの様に動き出しました♪

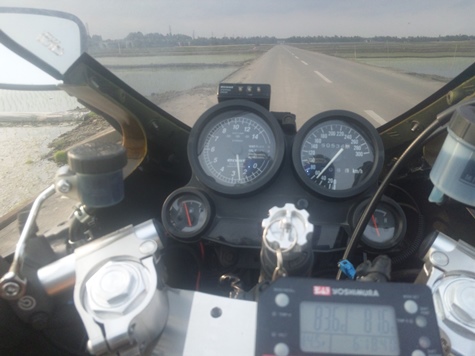

で、試運転に・・・

回したいけど回せない(笑)

あとは、慣らしヨロシクです!


http://shoei-auto.com/
by mitohi38 | 2014-05-19 14:48 | Comments(0)
ピットINです。


http://shoei-auto.com/
by mitohi38 | 2014-05-16 13:41 | Comments(0)

動きは段違い・・・

T氏 ZEP1100です。




今回の企画・・・トータル面でバーハン化。


そして、金の棒!

こちらも部品待ちのためここまで・・・

http://shoei-auto.com/
by mitohi38 | 2014-05-14 15:26 | Comments(0)

いよいよ・・・

S氏 Z1です。いよいよ(笑)


仕様変更のためフロント周りをバラしますが・・・
ステムの動きが非常~に悪いですね(苦笑)。

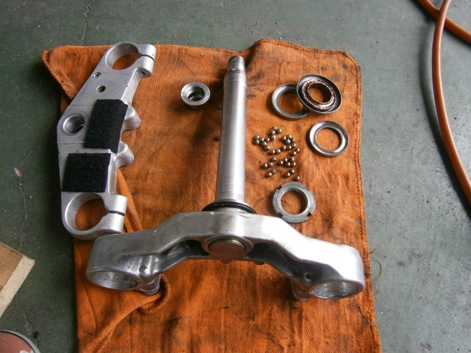

錆びボールベアリング・・・

これは、もう使いません。

テーパーローラーベアリングのレースに変換。

部品待ち・・・

続く・・・。

http://shoei-auto.com/
by mitohi38 | 2014-05-14 12:00 | Comments(0)
