そろそろ・・・

K氏 ZEP1100の続きです。

メーターを車体に取り付けたら、各センサーの処理・・・
すべて、現物合わせの取り出しになります。

既存のヨシムラTEMP計は今回で排除。スタックST700内で管理します。
そのため油温センサーもスタック用に変更。2種類あるうち使いやすいM6タイプで・・・
オイルドレン、オイルパン・・・いろいろと考えましたが、センサーの納まり具合、加工度合、後の整備性・・・。

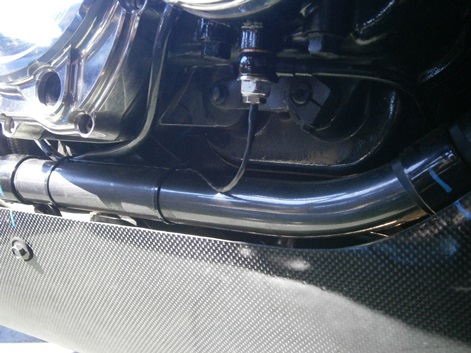

この場所に決め、バンジョーボルトの加工。

センサーが入り込んだ分内径を拡大し、対策します。

取り出し完了。

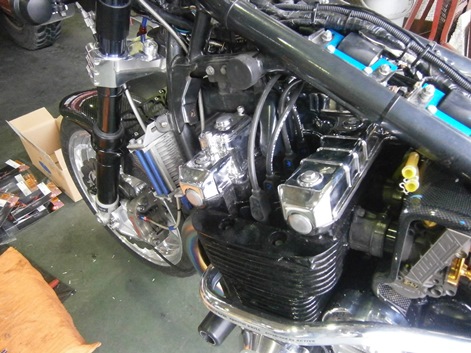

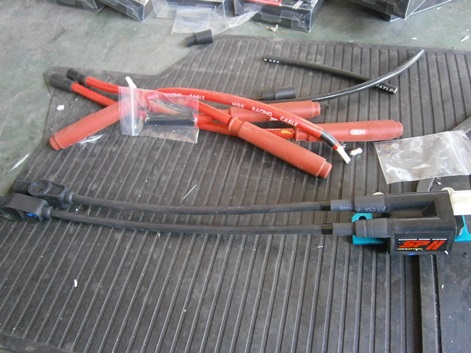

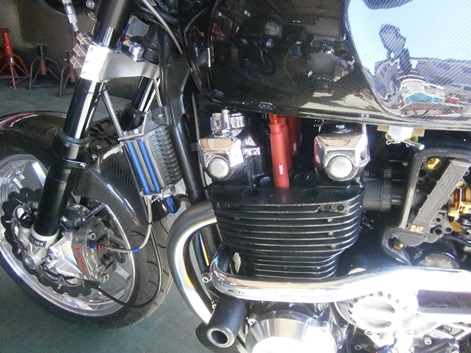

次にプラグコードの交換・・・(別に不具合ではありません)

ティラーケーブル黒に・・・

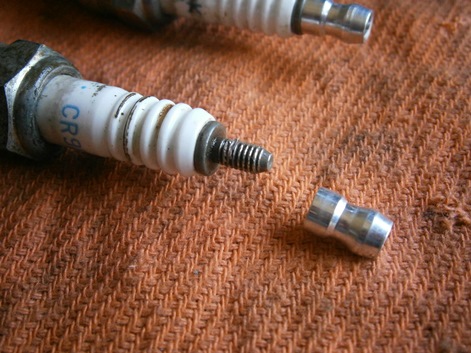

接点命・・・緩みやすいキャップはロック剤等は使わず緩み防止をして・・・

最適長で処理。

イメージの問題でした(笑)。

今度はメーター設定を・・・

続く・・・

http://shoei-auto.com/
by mitohi38 | 2014-03-31 17:31 | Comments(0)

冬眠解除・・・

シートもめくることなく5ヶ月ぶり・・・の
IG ON!

エンジンもすぐ始動・・・では乗ってみます。


http://shoei-auto.com/
by mitohi38 | 2014-03-29 07:00 | Comments(0)

アナログ仕様・・・

K氏 ZEP1100の続きです。

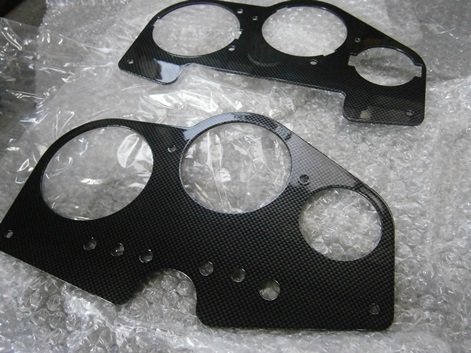

オーナーさん要望(フルアナログ、非対称形状)のメーターパネル化もようやく形に・・・

パネルはオーナーさんこだわりの表面転写処理を・・・

印象が変わりますね。

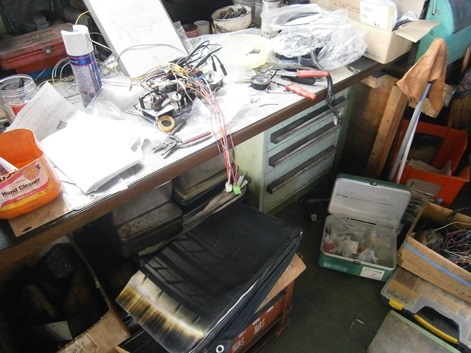

ハーネスを処理して・・・

一段落・・・。

続く・・・

http://shoei-auto.com/
by mitohi38 | 2014-03-28 17:14 | Comments(0)

誤差・・・

M氏 ZRX1200の続きです。

デジスピの最終確認・・・
一応・・・デジスピ本体に必要事項を入力し、いざテスト。デジスピモニター表示40㎞/hでスピードテスター(年1校正の誤差無し実測)は34㎞/hでかなりのずれ。

キッチリ誤差なしに調整して終了~!

http://shoei-auto.com/
by mitohi38 | 2014-03-27 13:51 | Comments(0)

両立・・・

I氏 CB1300の続きです。

インナースプリングはハイパープロ(下)で組み込み・・・

性能と見た目が変わりましたね!


http://shoei-auto.com/
by mitohi38 | 2014-03-26 14:44 | Comments(0)

下処理は入念に・・・

I氏 CB1300です。

フロントフォークO/H+α

分解して・・・

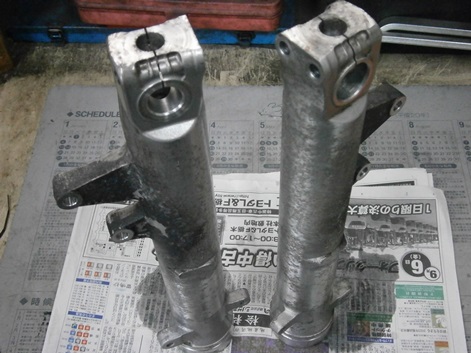

腐食の目立つアウターは、

ブラストで下処理して、




ウレタンブラック仕上げ。(オーナーご依頼です)

続く・・・

http://shoei-auto.com/
by mitohi38 | 2014-03-22 10:43 | Comments(0)
M氏 KZ1000STです。

長らくお待たせしています<(_ _)>
ブレーキ機能も何とか復活しましたので、肝心(メイン)のエンジン修理へ入ります。

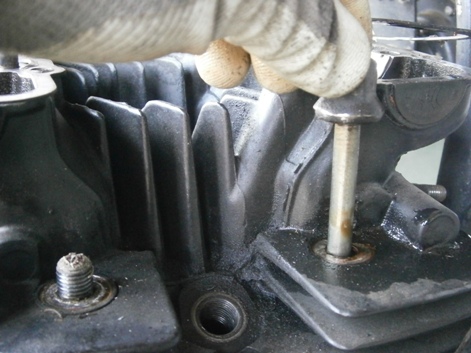

案の定カムホルダーボルトの下穴は修理が必要です・・・

ヘッドボルトは、何本かナットが固着し一緒にスタッドまで抜けてます。

シリンダーヘッド分離です。

エンジンオイルの漏れ箇所が分かりますね。

この辺の部品は純正新品で交換で・・・ブッシュ類は完全にプラ化。


ヘッド単体にして・・・

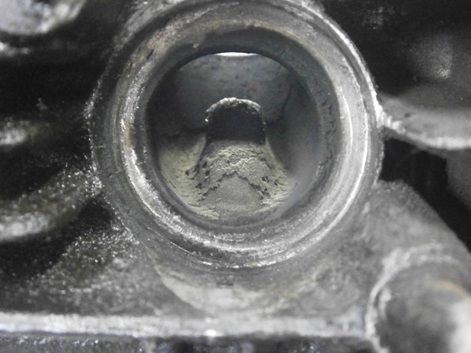

ごってりカーボンのEXポート内・・・

燃焼室をキレイキレイしま~す。

続く・・・

http://shoei-auto.com/
by mitohi38 | 2014-03-20 16:44 | Comments(0)
現バイクの数・・・

置き場に10台・・・

そして工場内に3台・・・

http://shoei-auto.com/
by mitohi38 | 2014-03-18 15:24 | Comments(0)

作動させましょう・・・

引き続き、企画の・・・

メーターを作動させるべくハーネスを純正同様にカプラー処理・・・。

暫定取り付け、モニター作動はOK!

あとは、各モニターの入力センサーを処理して・・・
