企画・・・

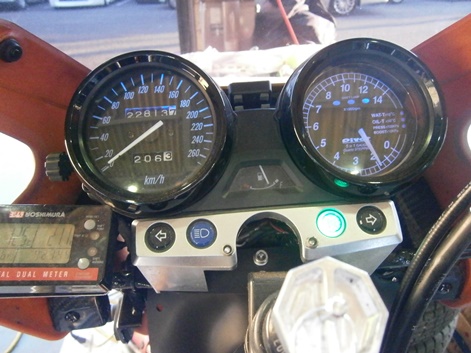

昭栄として企画(セミオーダー)しているメーターパネルです!
M師匠何から何まで・・・やる気満々でメインバイクまでが実験台で<(_ _)>
ボクは助言しか出来ませんが・・・

試行錯誤・・・。

まだまだプロトタイプ・・・雛型(第一号)を作るのには当然並大抵では漕ぎ着けない努力が必要な訳で・・

さ~て完成が・・・♪

http://shoei-auto.com
by mitohi38 | 2014-01-31 19:32 | Comments(0)

続く時は続きます・・・

駆動系消耗品の交換が続きます・・・

S氏 ZEP1100。
チェーンの外見はさほどではなさそうですが・・・

内部はこの有様・・・。

お勧めファイナルと一押しスリムチェーン3点セットで!

快適~♪


もう一台・・・
A氏 ZZR1100。
これは見るからに・・・

苦笑。

当然摩耗・・・

やはり摩耗・・・

一押し3点セットで!

残り作業はタイヤが入荷次第・・・。


http://shoei-auto.com/
by mitohi38 | 2014-01-30 15:44 | Comments(0)

便利グッズ・・・

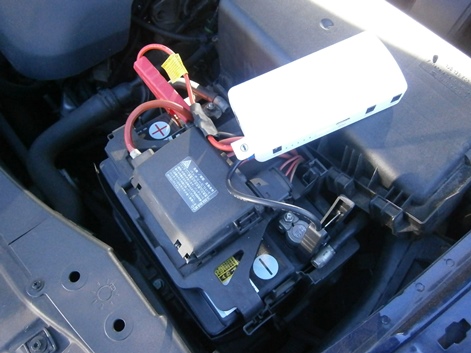

エンジンルームに3DS・・・!?

ではなく、大容量ブースターバッテリーです!
バッテリー上がりはこれをつないで、キーをスタートで一発始動!(笑)信じられませんが・・・事実です。

満充電で、ベンツEクラスの大容量バッテリー車の6台分ブースト可能!!

更に、非常時の電源としても・・・(こちらは使う時が無ければ良いですが・・・)



http://shoei-auto.com/
by mitohi38 | 2014-01-29 13:20 | Comments(0)

消耗品・・・

K氏 ゼファーの続きです。

駆動系消耗品のリフレ~ッシュ。

F/Rともに丁数変更。おすすめファイナルと一押しチェーン(EKスリム)の組み合わせで快適~♪

バッテリーも消耗品です・・・。

初期電圧・・・12V。現在も問題なく始動していますので特には・・・

でも、変えます!高性能、最軽量SHORAIに・・・

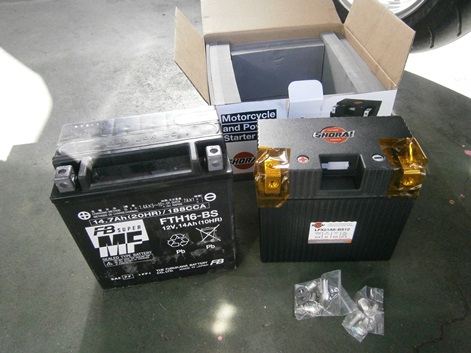

くどいですが、重量測定・・・

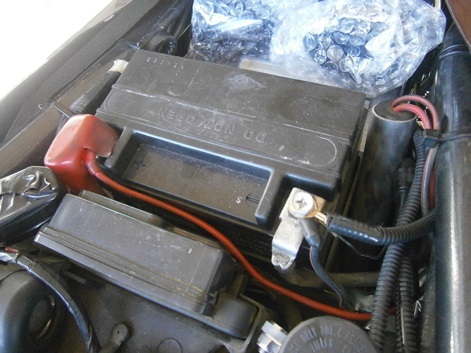

既存バッテリーFB。約5.8㎏

続いてSHORAI。約1.3㎏ 変更するだけで4.5㎏減。この軽さが魅力でしょう(笑)

で、初期電圧は鉛バッテリーより1V高いSHORAIは13.3V。
この高トルクも魅力・・・。

エンジン始動(3000rpm)・・・14V。 実際このSHORAIはゼファー1100用に設定がありません。それは電圧の問題らしい・・・15V以上チャージ電圧が上がるためとの事。今のところ搭載車でのトラブルは無いし、もし15V以上になるようでしたらレギュレート対策を講じますが・・・重い鉛は積みたくないでしょう(笑)

同じく、車両モニターの電圧計は13V!? 誤差あり過ぎ(苦笑)


http://shoei-auto.com
by mitohi38 | 2014-01-28 16:18 | Comments(0)

寒っ・・・

試運転~

午前中の気温3℃・・・あまりの寒さに早々帰還。

オーナーさん後はナラシ頑張って!

http://shoei-auto.com/
by mitohi38 | 2014-01-27 10:26 | Comments(0)

休日出勤・・・

本日、休出・・・。普段と違い集中できる日(笑)
F氏 ZRXの仕上げを・・・

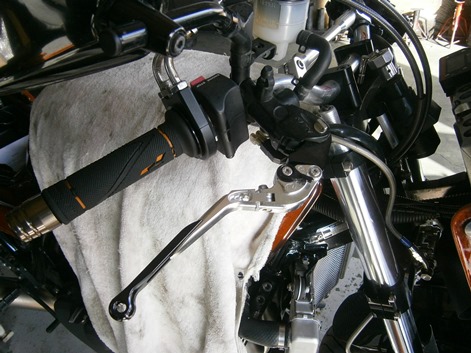

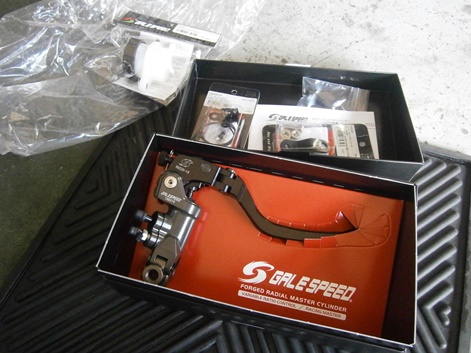

ブレーキマスター交換。(これは、過剰整備ではなく不具合整備の延長上で・・・)

トータル面で、今やGALE SPEED(VRC)マスターですね。

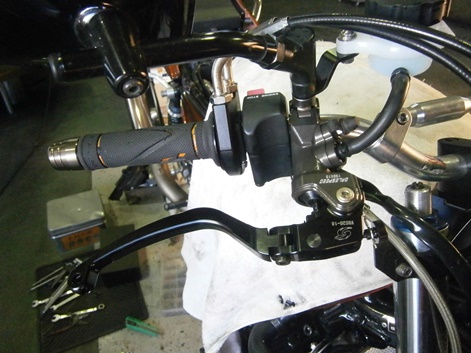

取り付け完了!

これで、依頼作業完了~。


続いて、K氏 ゼファー

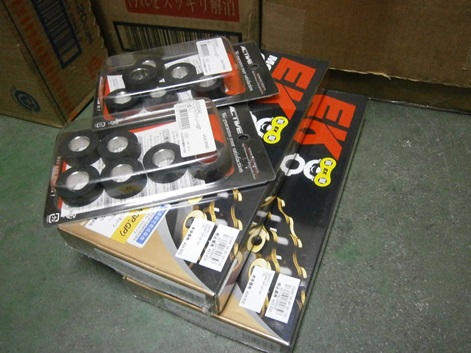

駆動系部品の交換・・・

ハブダンパーもガタがあります!
同時交換をおすすめ致します・・・。

売れているホイールなので、ダンパーは常に在庫。

続く・・・

http://shoei-auto.com/
by mitohi38 | 2014-01-26 15:09 | Comments(0)

頑張ります・・・

本日バイク2台増・・・クルマ屋だかバイク屋だか・・・(苦笑)

それぞれこなして参りましょう(笑)

http://shoei-auto.com
by mitohi38 | 2014-01-24 18:27 | Comments(0)
クルマメンテと並行での作業・・・。専念して作業出来ればねェ~

F氏 ZRX1200も大詰め・・・
エンジンが組み終わって、周辺部品の変更、装着へ・・・

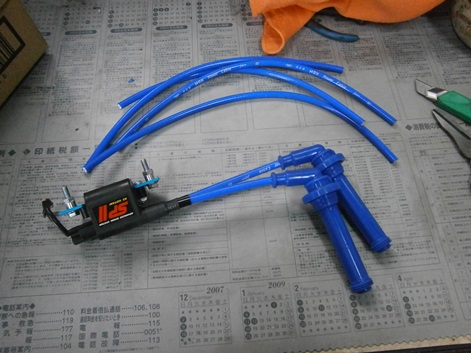

スパークユニット(ASウオタニ製)の変更・・・
高性能コイルには無駄のないコードの取り回しで!(残りはかなりの無駄ですが・・・)

ウオタニコイルだから出来る事・・・プラグギャップも拡大。

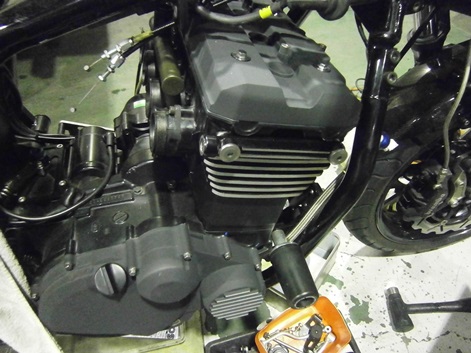

換装完了!

オイルラインは見直します。

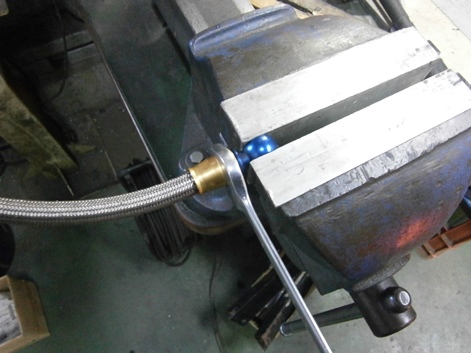

プロゴールドラインはアールズタイプと違い作製方法が違います。


完成したラインを取付ようと・・・!?
エンジン取付部(圧送部)の今まで使用のバンジョーアダプターとバンジョーボルトの相性が・・・?

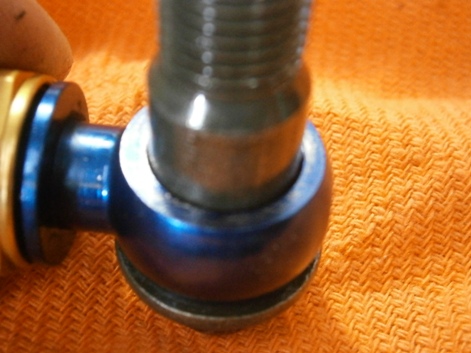

バンジョーアダプター内部は溝が切られていないタイプ。

バンジョーボルトも通路穴一箇所で溝はありません。

穴と穴が合ってなけりゃどう考えてもオイル流れないよね・・・。

素性はいずれにせよ今まで焼き付かなかったのは奇跡としか言いようが無いですね~!
ラインを上下逆にすると相性OK。これが正解みたいですね!(それぞれバンジョーボルトのオイル通路形状違いの他は違和感なく組めちゃうので、危ない・・・危ない・・・)&後回しにして・・・。

かかって当たり前ですが、緊張の一瞬!
オイル潤滑作業をして、いよいよエンジン始動させま~す。

何事も無かったかのように動き出しました♪

残るはブレーキ整備・・・
続く・・・。
by mitohi38 | 2014-01-23 16:36 | Comments(0)

正確に・・・

F氏 ZRX1200の続きです・・・

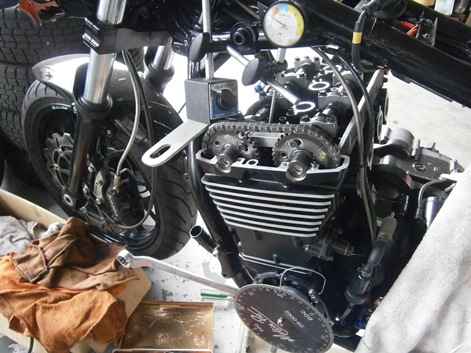

カムシャフトを乗せ、バルブタイミングの測定、調整に入ります・・・

その前にまずピストン本上死点の計測を・・・
パルシングローターのTマークはあくまでも目安であり、正確な上死点位置決めにはなりません。
上死点のピストン停止中にもクランクシャフト回るためで(わずかな角度ですが・・・)

ダイヤルゲージが上死点前10/100㎜の時点で角度位置を適当にセットした分度器のメモリを記録(37度)。

そのまま、クランクを回して行き上死点後ダイヤルゲージが再び10/100㎜の時点のメモリを記録(51度)。

で、その間の中心44度にマーク。これが本上死点になります。

逆回転は狂いが生じるので厳禁。再びクランクを2回転しマークした44度位置で止めます。
そして、分度器だけを0度に合わせたら本題のバルタイの測定、調整に入りましょう・・・。

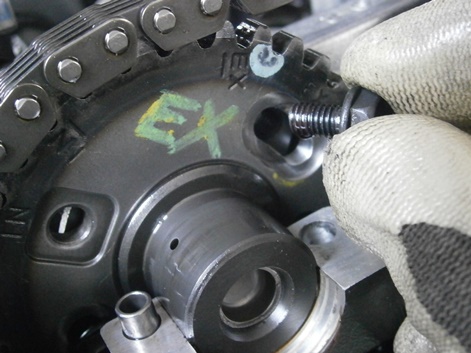

EX側・・・

IN側・・・

調整後にセットボルトはロック剤塗布の新品に。

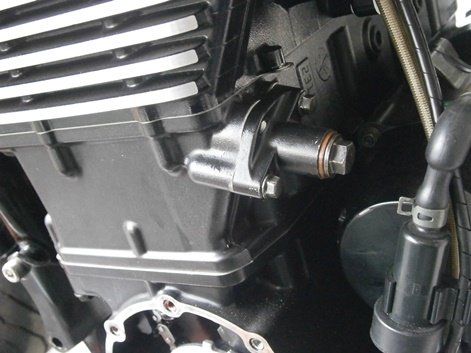

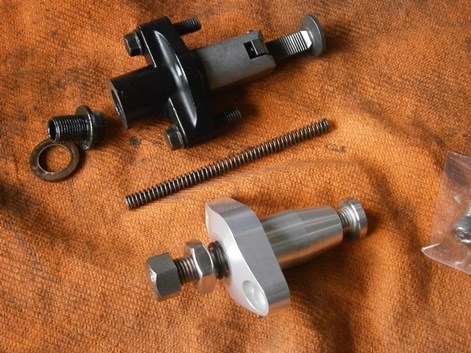

カムチェーンテンショナーは・・・

マニュアル式(モリヤマ製)に変更。

これで不具合の心配なし!

続く・・・



http://shoei-auto.com/
by mitohi38 | 2014-01-22 17:42 | Comments(0)

秘密兵器・・・

ついに~!

組み組みして・・・

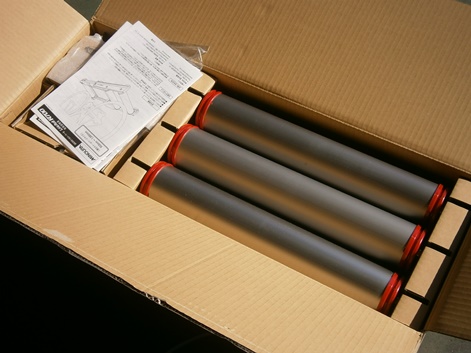

ロードバイク乗りには絶対不可欠とも言える3本ローラーです!!
バランス感覚とスキルアップの向上を目指してですが(笑)

思ってた以上に負荷がかかり、体力も必要・・・(汗)


http://shoei-auto.com/
by mitohi38 | 2014-01-21 18:24 | Comments(0)
