最適化・・・

K氏 ZRX1100作業開始・・・。

点火系の変更・・・
こちらをごっそりと外しましたら・・・

こちらへ一新!
最良点火時期、最強火花になります。

現状況では、バラつき無しでキャブセッティングOKですね。

推奨のギャップ拡大。ここが肝心、ウオタニ製のイイところなのです!


以前メンテで緩み防止対策してたのは、こんどは外さなくてはならず、緩まねぇ、緩まねぇ・・・(接点と引き換えにプラグ1本壊れました(苦笑))ネジロックと行きたいところですが、接点命なのでね・・・

必要最低限しか使いません。

換装終了~。

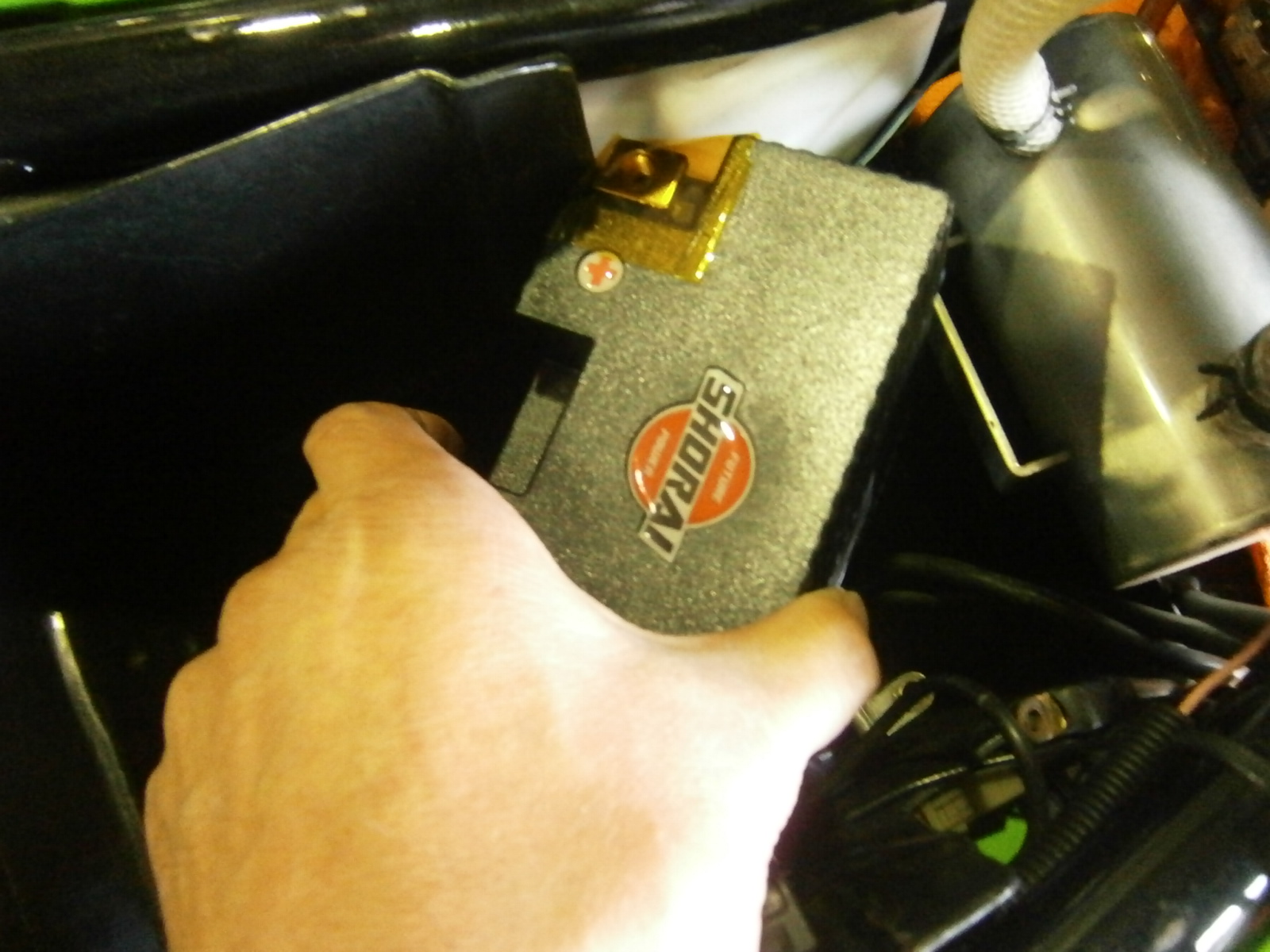

バッテリーはすべてに於いて重要な存在・・・
これとはお別れです・・・

高性能ながら約4キログラム軽量化!

次は、ヘッドライトの光度UP対策・・・(H4ハロゲンの最適化)

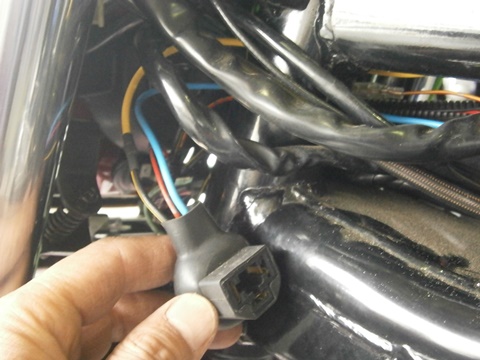

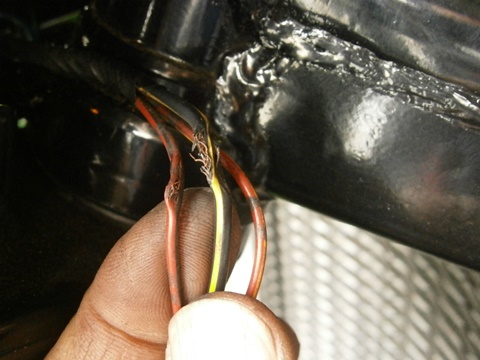

偶然にも、嫌なもの発見(驚)

混じりっ気無しのバッ直リレー制御で

対策完了!
スイッチON・・・見た目で明るさ実感。結果はテスターで・・・


次のピットINは・・・

K氏 ZEP750もフェンダー仕上がりこれにて一連の作業終了です!


http://shoei-auto.com/
by mitohi38 | 2013-04-30 16:26 | Comments(0)
合間に作業します。

ブレーキホース交換・・・

スッキリ。

フェンダーは只今ペイント中です。もう少々お待ちください。

次のピットIN
K氏 ZRX1100 こちらもお待たせしております<(_ _)>


http://shoei-auto.com/
by mitohi38 | 2013-04-26 15:20 | Comments(0)

復元・・・

A氏 ZRX

保安基準復元中・・・

ハーネス製作後、念のため取り付けるヒューズのアンペアを計算

高年式車は何かとめんどい!

http://shoei-auto.com/
by mitohi38 | 2013-04-25 11:58 | Comments(0)
始めます。K氏 ZEP1100・・・


フロント周りを分解・・・
ついでにハーネスも改良します。


ステムは、バラシて正解。グリスが・・・









そして、新ステムです。

各部チェック・・・。
問題発生・・・ステムシャフトアッパーベアリング挿入部ですが、ベアリングが入りません(驚)圧入すれば入るのでしょうが・・・。ロアーベアリング圧入とは違い、スムーズに入らなくてはいけない所。(以前もこんな事あったような・・・)

入らないものは入らない・・・
削ります。削った気(100分台)がしないぐらいですが(笑)

挿入具合OK!

普段、中々メンテ出来ない部分なので・・・
しっかりやって・・・。









ここで、電装系に問題発生・・・

なんでだろう~!?何でだろう・・・?

問題解決!(テスターで、電源もありアース導通あり、でもおかしい・・・。結果アース量不良・・・接点不良とかじゃないんだなこれが。)修行が足りんな・・・(苦笑)


お次はキャブセッティング・・・
濃い目ですね・・・。

DSはいちいち外さなくちゃならないのでちと面倒・・・


http://shoei-auto.com/
by mitohi38 | 2013-04-23 17:36 | Comments(0)

ノルマ・・・

週開け・・・GWまでには出来るだけ仕上げたい。
一日一台を目標に(自分にノルマを)。バイクだけ一日中専念できればいいのですが、そうも行かず・・・(苦笑)

週末O/Hしたフォークを新ステムにドッキングします。

ホイール、ブレーキディスクも一新。

Before

After(暫定)フルアジャになって機能向上です。  残り、フェンダーペンイントとブレーキホースの変更です。もう少々お待ちください<(_ _)>

夕方、次の車両をピットINさせます。

間に合うかな・・・(汗)


http://shoei-auto.com/
by mitohi38 | 2013-04-22 17:36 | Comments(0)

4月も後半・・・

F氏 ニンジャ再生中です・・・

パンがZRXなのでマフラーも新規ZRX用・・・

心配なアンダーチューブとのクリアランスは以前マフラーと同様の回避でOK。
しかし、ラジエターの回避が必要・・・

ようやく見れる状態・・・。


純正部品が入荷したので、K氏 ZEP750へ換装するフロントフォーク(ZRX1200)のO/H・・・


それぞれ続く・・・。


http://shoei-auto.com/
by mitohi38 | 2013-04-20 17:14 | Comments(0)

再生中・・・

F氏 ニンジャの再生続きです。

シートレールをくっ付けて、エンジン乗せます・・・

マウントボルト、ナット4本すべて純正新品で。









スペアマシーンのエンジン降ろします・・・

シーズン中に仕上げるのですね・・・。承知致しました!

http://shoei-auto.com/
by mitohi38 | 2013-04-19 16:59 | Comments(0)

今日も・・・

今日も、バイクを着々と・・・

K氏 ZEP750続きです。
純正ステムでは無しでしたが、今度はロアーベアリングシール装備。そして新品ベアリングに入れ替えます。

マメに分解する場所ではないので、こだわりウレアグリースを・・・

順調と思いきや、装着フロントフォークのO/H部品待ちのためここまで・・・。



次は、S氏ZEP1100の仕上げ・・・
ナラシ運転は結局2日で終了!400キロ走破。
最後にクラッチO/H対策。滑る前に・・・

純正流用の強化対策します。

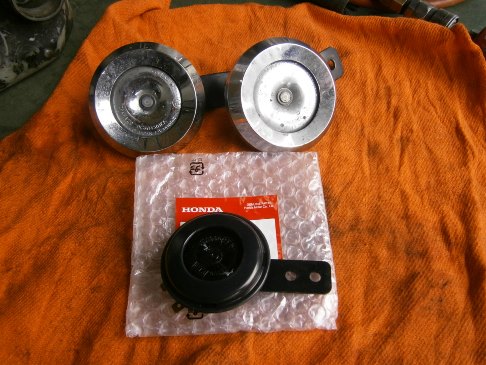

ついでに存在感ありのホーン。

左右とも外して、この小さいホーン一つにします。必要最低限でと思うところです。

そして目立たない場所に配置!保安基準もクリアです。

続いて、キャブセッティング・・・
プラグ確認。
おっ!インジェクション並み・・・??



乗りやすさ=街乗りの常用域キモは試運転しては・・・


中開度域、スローと都度調整・・・悪くなる所まで探ります。



そして、次は・・・!!


http://shoei-auto.com/
by mitohi38 | 2013-04-18 17:26 | Comments(0)
お預かりバイク、入庫待ちバイクともにGW前の仕上げが念頭。とにかく、一分たりとも無駄に出来ない気持ちで取り組んでいます・・・。

K氏 ZEP750続きです。
中空カムが乗り・・・

バルタイを調整して・・・(指定値通り、先ずはそこに一旦合わせます)

調整後、スプロケボルトはネジロック塗布して新品に。

キヤブレターホルダーは新品に・・・

始動前準備・・・セルを回し各部にエンジンオイルを循環させます。

点火させます。

何事も無かったかのようにエンジンは回り出します・・・(笑)

次は、フロント周り・・・

ZEP750は始からロアーベアリングオイルシールが無く、この有様・・・
グリースが雨水等により流れ落ちています。
レース部の汚れを拭き取ってみると・・・交換しましょう。



ベアリングレースの組み込み完了

いよいよ・・・

続く・・・

http://shoei-auto.com/
by mitohi38 | 2013-04-17 17:22 | Comments(0)

こちらも・・・

K氏 ZEP750続きです。お待たせしてます<(_ _)>

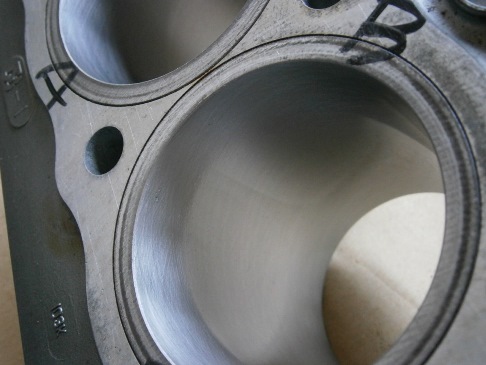

シリンダーも最適に仕上がっています。

ヘッドスタッドボルト、ナット、ワッシャーは純正新品で・・・

EXスタッドを付けて、いよいよヘッドをドッキング。

ヘッドボルト締め付けます・・・

次はカム・・・

続く・・・
